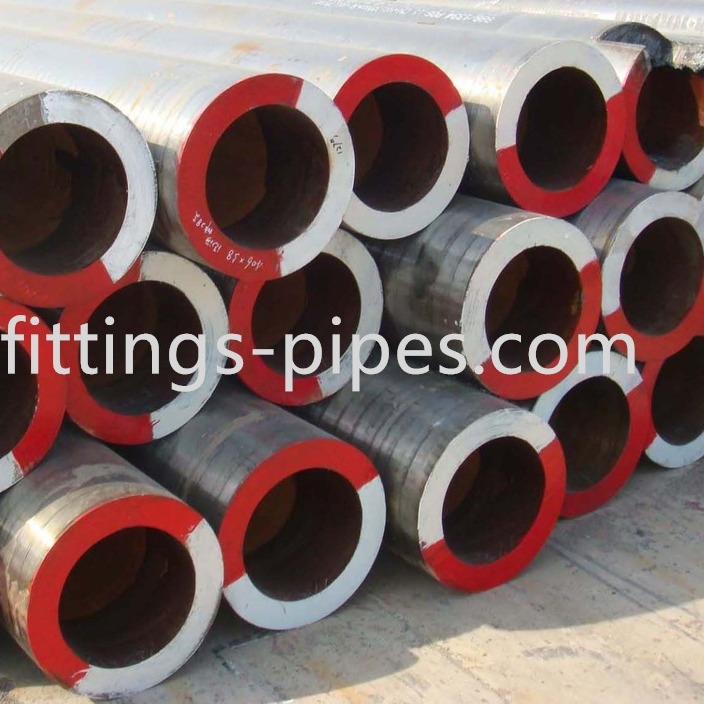

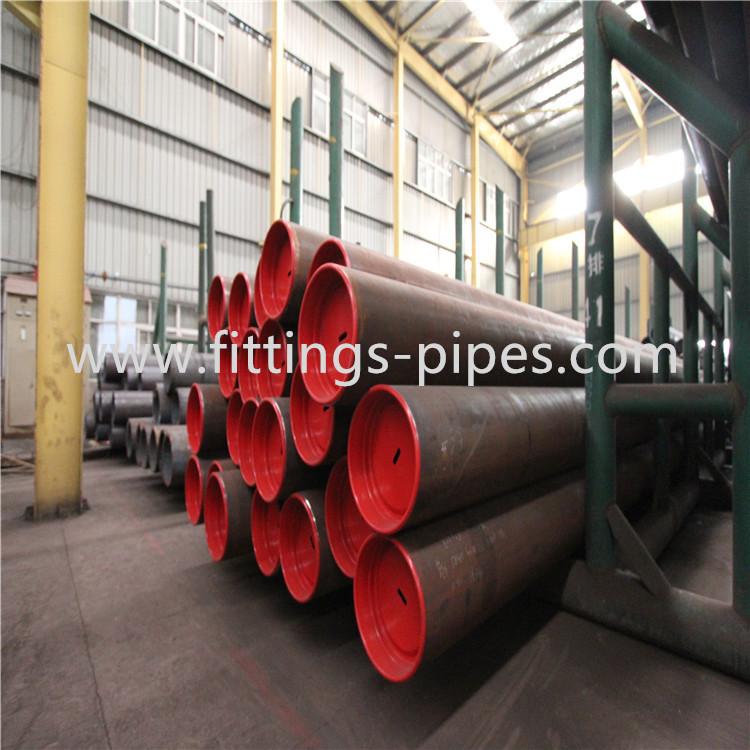

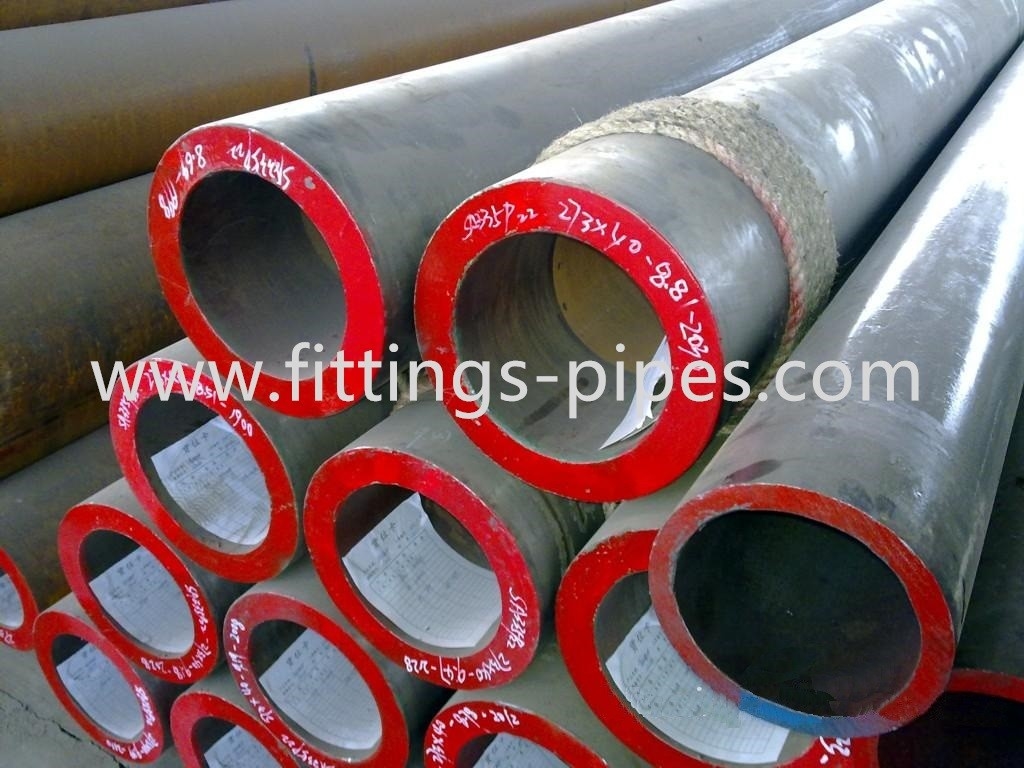

दीया 10.3 मिमी एएसटीएम ए 335 पी 9 पाइप, चित्रित स्टील पाइप मिश्र धातु इस्पात सामग्री:

सामग्री और निर्माण

1 पाइप या तो हॉट फिनिश्ड या कोल्ड ड्रॉ हो सकता है, जैसा कि 3 में आवश्यक है।

2 ग्रेड पी12 - स्टील मोटे अनाज को पिघलाने के अभ्यास द्वारा बनाया जाएगा।अनाज के आकार या डीऑक्सीडेशन अभ्यास पर विशिष्ट सीमाएं, यदि कोई हो, निर्माता और खरीदार के बीच समझौते का मामला होगा।

3 हीट ट्रीटमेंट:

3.1 पी5, पी91, पी92 को छोड़कर ग्रेड के सभी पाइपों को फिर से गर्म किया जाएगा और फुल-एनील्ड, इज़ोटेर्मल एनील्ड, या सामान्यीकृत और टेम्पर्ड स्थिति में सुसज्जित किया जाएगा।यदि सामान्य और तड़के की स्थिति में सुसज्जित है, तो ग्रेड P5, P5b, P9, P21, और P22 के लिए न्यूनतम तड़के का तापमान 1250°F [675°C] होगा, ग्रेड P1, P2, P11, P12 के लिए न्यूनतम तड़का तापमान, और P 15 1200°F [650°C] होगा।

नोट—यह अनुशंसा की जाती है कि तड़के के लिए तापमान इच्छित सेवा तापमान से कम से कम 100°F [50°C] ऊपर होना चाहिए;नतीजतन, खरीदार को निर्माता को सलाह देनी चाहिए कि अगर सेवा का तापमान 1100 डिग्री फ़ारेनहाइट [600 डिग्री सेल्सियस] से अधिक होना है।

3.2 ग्रेड पी 12 के पाइप, या तो गर्म समाप्त या ठंडा खींचा, 3.1 में निर्दिष्ट गर्मी उपचार के बजाय 1200 डिग्री फ़ारेनहाइट [650 डिग्री सेल्सियस] से 1300 डिग्री फ़ारेनहाइट [705 डिग्री सेल्सियस] पर अंतिम गर्मी उपचार दिया जा सकता है।

3.3 ग्रेड P5c के सभी पाइपों को 1325°F [715°C] से 1375°F [745°C] की सीमा में अंतिम गर्मी उपचार दिया जाएगा।

नोट- इस विनिर्देश द्वारा कवर किए गए कुछ फेरिटिक स्टील्स अपने महत्वपूर्ण तापमान से तेजी से ठंडा होने पर सख्त हो जाएंगे।उच्च तापमान से हवा में ठंडा होने पर कुछ कठोर हो जाएंगे, यानी अवांछनीय डिग्री तक कठोर हो जाएंगे।इसलिए, ऐसे स्टील्स को उनके महत्वपूर्ण तापमान से ऊपर गर्म करने से संबंधित संचालन, जैसे कि वेल्डिंग, फ्लैंगिंग और गर्म झुकने के बाद, उपयुक्त गर्मी उपचार के बाद किया जाना चाहिए।

3.4 ग्रेड टी92 को 1900 डिग्री फ़ारेनहाइट [1040 डिग्री सेल्सियस] न्यूनतम और अंतिम गर्मी उपचार के रूप में 1350 डिग्री फ़ारेनहाइट [730 डिग्री सेल्सियस] न्यूनतम पर सामान्य किया जाएगा।

5.4 जब खरीदार द्वारा पूरक आवश्यकता S7 निर्दिष्ट की जाती है, तो ग्रेड P91 को न्यूनतम 1350 ° F [1040 ° C] न्यूनतम पर सामान्यीकृत किया जाएगा, और अंतिम गर्मी उपचार के रूप में न्यूनतम 1350 ° F [730 ° C] पर तड़का लगाया जाएगा।वैकल्पिक रूप से, तरल शमन और तड़के को 3 इंच से ऊपर की मोटाई के लिए अनुमति दी जाती है। जब निर्माता और खरीदार के बीच परस्पर सहमति हो।इस मामले में पाइप को 1900°F [1040°C] न्यूनतम से बुझाया जाएगा और अंतिम ताप उपचार के रूप में न्यूनतम 1350°F [730°C] पर तड़का लगाया जाएगा।

रासायनिक संरचना, %

तन्यता आवश्यकताएं

बढ़ाव आवश्यकताओं

हीड्रास्टाटिक परीक्षण

1 पाइप की प्रत्येक लंबाई को हाइड्रोस्टेटिक हाइड्रोस्टैटिक परीक्षण के अधीन किया जाएगा, सिवाय 2 या 3 में दिए गए प्रावधान के।

2 जब तक अन्यथा खरीद आदेश में निर्दिष्ट नहीं किया जाता है, निर्माता के विकल्प पर पाइप की प्रत्येक लंबाई को गैर-विनाशकारी विद्युत परीक्षण के अधीन किया जाएगा, जैसा कि हाइड्रोस्टेटिक परीक्षण के बदले एएसटीएम ए335 की धारा 12 में दिखाया गया है।

3 जब क्रेता द्वारा निर्दिष्ट किया जाता है, तो पाइप को हाइड्रोस्टेटिक परीक्षण के बिना और बिना विनाशकारी परीक्षा के प्रस्तुत किया जाएगा।

4 जब क्रेता द्वारा निर्दिष्ट किया जाता है, तो पाइप को हाइड्रोस्टेटिक परीक्षण और एक गैर-विनाशकारी परीक्षा दोनों के साथ सुसज्जित किया जाएगा।

गैर विनाशकारी परीक्षा

1 जब निर्माता द्वारा चुना जाता है या ऑर्डर में निर्दिष्ट किया जाता है, हाइड्रोस्टेटिक परीक्षण के विकल्प के रूप में, या जब हाइड्रोस्टेटिक परीक्षण के अलावा खरीद आदेश में निर्दिष्ट किया जाता है, तो प्रत्येक पाइप की जांच अभ्यास ई के अनुसार एक गैर-विनाशकारी परीक्षा विधि द्वारा की जाएगी। 213, अभ्यास ई 309 या अभ्यास ई 570। प्रत्येक विधि द्वारा जांचे जा सकने वाले पाइप के आकार की सीमा संबंधित प्रथाओं के दायरे में सीमाओं के अधीन होगी।

2 निम्नलिखित जानकारी इस विनिर्देश के उपयोगकर्ता के लाभ के लिए है:

2.1 12.8 में परिभाषित संदर्भ मानक गैर-विनाशकारी परीक्षा उपकरणों के मानकीकरण के लिए सुविधाजनक मानक हैं।इन मानकों के आयामों को ऐसे उपकरणों द्वारा पता लगाने योग्य न्यूनतम आकार की अपूर्णता के रूप में नहीं माना जाना चाहिए।

2.2 अनुदैर्ध्य और अनुप्रस्थ रूप से उन्मुख दोनों प्रकार की विसंगतियों का पता लगाने के लिए अल्ट्रासोनिक परीक्षा की जा सकती है।यह माना जाना चाहिए कि अलग-अलग उन्मुख खामियों का पता लगाने के लिए विभिन्न तकनीकों को नियोजित किया जाना चाहिए।परीक्षा छोटी, गहरी खामियों का पता नहीं लगा सकती है।

2.3 इस विनिर्देश में संदर्भित एड़ी की वर्तमान परीक्षा में महत्वपूर्ण असंतुलन का पता लगाने की क्षमता है, विशेष रूप से छोटे अचानक प्रकार के।

2.4 इस विनिर्देश में संदर्भित फ्लक्स रिसाव परीक्षा महत्वपूर्ण अनुदैर्ध्य या अनुप्रस्थ उन्मुख असंतुलन की उपस्थिति और स्थान का पता लगाने में सक्षम है।यह माना जाना चाहिए कि अलग-अलग उन्मुख खामियों का पता लगाने के लिए विभिन्न तकनीकों को नियोजित किया जाना चाहिए।

2.5 धारा 11 के हाइड्रोस्टेटिक परीक्षण में एक आकार की खामियों को खोजने की क्षमता है जो परीक्षण द्रव को पाइप की दीवार के माध्यम से लीक करने की अनुमति देता है ताकि इसे या तो नेत्रहीन रूप से देखा जा सके या द्रव दबाव के नुकसान से पता लगाया जा सके।यह परीक्षण बहुत तंग, दीवार की खामियों या खामियों का पता नहीं लगा सकता है जो पूरी तरह से प्रवेश के बिना दीवार में फैल जाती हैं।

2.6 एक क्रेता जो इन परीक्षाओं के विशिष्ट अनुप्रयोग में पाई जा सकने वाली विसंगतियों की प्रकृति (प्रकार, आकार, स्थान और अभिविन्यास) का पता लगाने में रुचि रखता है, उसे ट्यूबलर उत्पादों के निर्माता के साथ इस पर चर्चा करनी चाहिए।

3 परीक्षा का समय - सभी यांत्रिक प्रसंस्करण, गर्मी उपचार और सीधा संचालन के बाद विनिर्देश स्वीकृति के लिए विनाशकारी परीक्षा की जाएगी।यह आवश्यकता प्रसंस्करण में पहले के चरणों में अतिरिक्त परीक्षण को रोकती नहीं है।

4 सतह की स्थिति:

4.1 सभी सतहें साफ और स्केल, गंदगी, ग्रीस, पेंट, या अन्य विदेशी सामग्री से मुक्त होनी चाहिए जो परीक्षण के परिणामों की व्याख्या में हस्तक्षेप कर सकती हैं।जांच के लिए सतहों की सफाई और तैयारी के लिए इस्तेमाल की जाने वाली विधियां बेस मेटल या सतह खत्म करने के लिए हानिकारक नहीं होंगी।

4.2 अत्यधिक सतह खुरदरापन या गहरी खरोंच संकेत उत्पन्न कर सकते हैं जो परीक्षण में हस्तक्षेप करते हैं

यांत्रिक परीक्षण आवश्यक

अनुप्रस्थ या अनुदैर्ध्य तनाव परीक्षण

चपटा परीक्षण

कठोर परीक्षण

मोड़ परीक्षण

उत्पाद अंकन

विशिष्टता ए 999/ए 999 एम में निर्धारित अंकन के अलावा, अंकन में लंबाई, एक अतिरिक्त प्रतीक "एस" शामिल होगा, यदि पाइप किसी भी पूरक आवश्यकता एस 1 से एस 6, एएनएसआई अनुसूची संख्या और गर्मी संख्या के अनुरूप है। या निर्माता का नंबर जिससे गर्मी की पहचान की जा सकती है।इसके अलावा, परीक्षण पद्धति (यों) को इंगित करने के लिए तालिका 6 में निर्दिष्ट अंकन को शामिल किया जाएगा।अंकन स्टेंसिलिंग, स्टैम्पिंग या रोलिंग द्वारा किया जा सकता है।एएसटीएम ए335 में 7.6 के अनुसार मरम्मत की गई पाइप को "डब्ल्यूआर" के रूप में चिह्नित किया जाएगा।

निर्बाध पाइप निर्दिष्टीकरण

मानक: एएसटीएम ए335 / एएसएमई एसए335

बाहरी व्यास: 325-1067 मिमी

दीवार की मोटाई: 9.53-140 मिमी

लंबाई: अनुरोध पर

उत्पादन प्रक्रिया

सामान्य प्रश्न

प्रश्न: क्या आप ट्रेडिंग कंपनी या निर्माता हैं?

प्रश्न: आपकी डिलीवरी का समय कब तक है?

प्रश्न: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?

प्रश्न: क्या उत्पादों पर मेरा लोगो प्रिंट करना ठीक है?
ए: हाँ।OEM और ODM हमारे लिए उपलब्ध हैं।

प्रश्न: गुणवत्ता कैसे सुनिश्चित करें?

ए: शिपमेंट के साथ मिल टेस्ट सर्टिफिकेट की आपूर्ति की जाती है।यदि आवश्यक हो, तो तृतीय पक्ष निरीक्षण स्वीकार्य है या SGS
