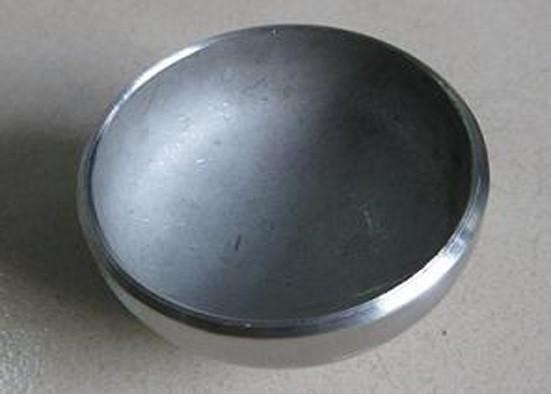

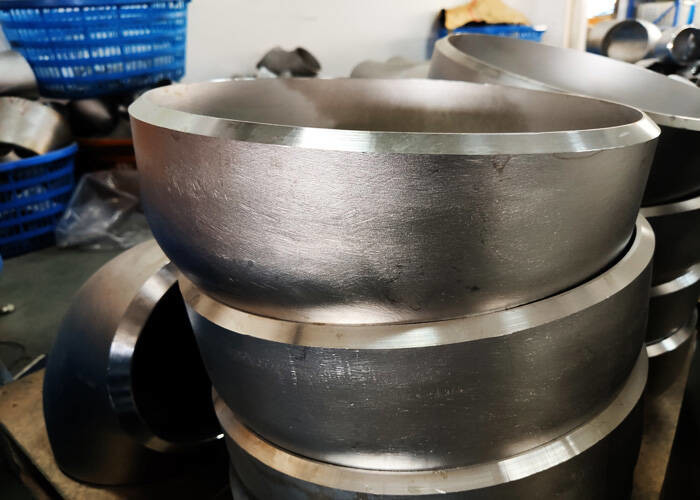

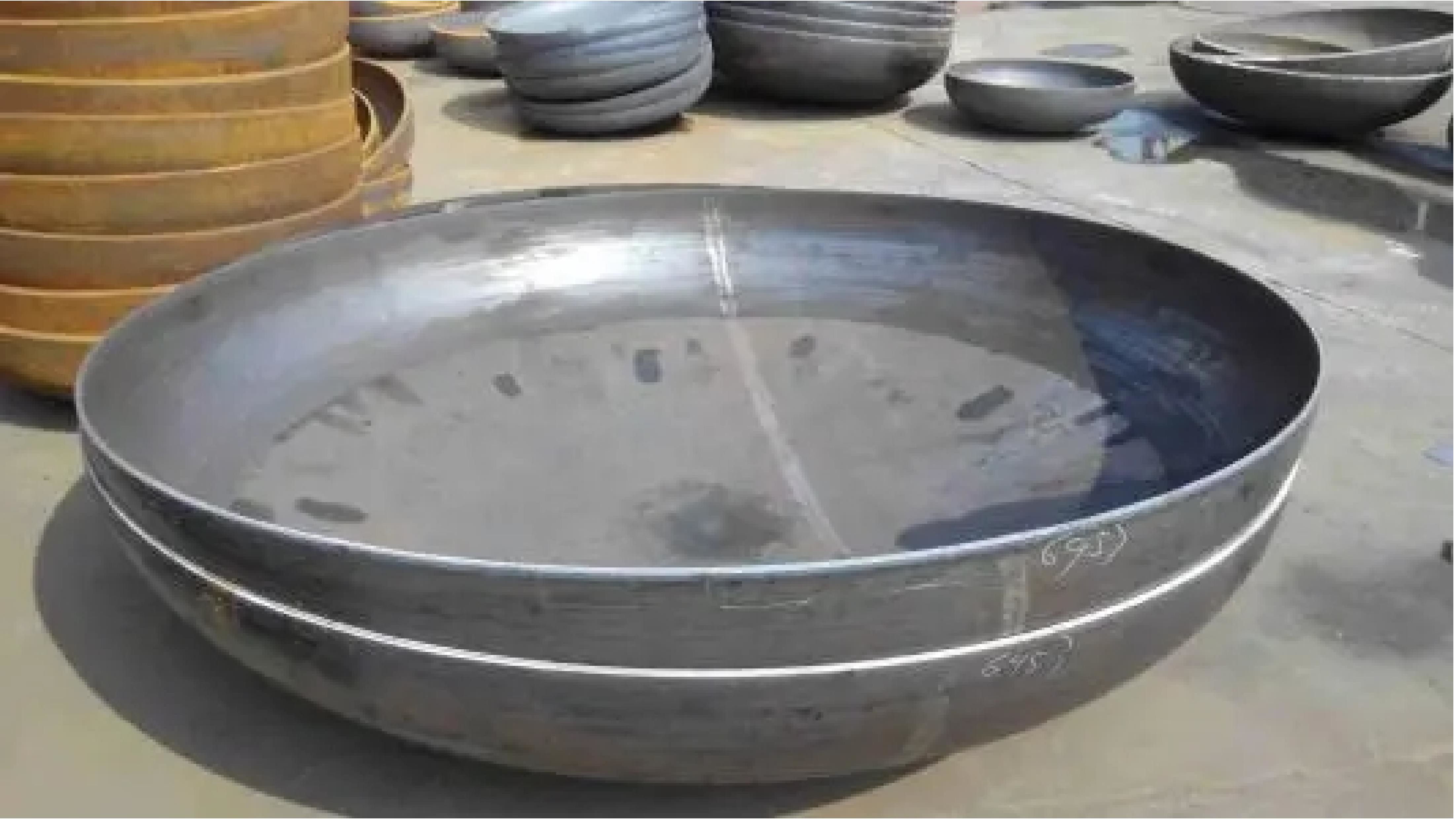

उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | hongcheng |
| प्रमाणन: | PED、ABS、BV、DNV、GL、LR、SGS、IEI |
| मॉडल संख्या: | 1/2" से 72" |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | FOB USD 1-100/PCS |
| पैकेजिंग विवरण: | लकड़ी के मामले में, पैलेट या ग्राहकों की आवश्यकता के अनुसार |
| प्रसव के समय: | 7-15 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | 2 मिलियन टन/वर्ष |
|
विस्तार जानकारी |
|||
| उत्पत्ति का स्थान:: | चीन | आवेदन :: | गैस और तेल पाइप, पेट्रोलियम गैस, जॉइनिंग पाइप लाइन्स |
|---|---|---|---|
| मानक:: | एएसटीएम, एआईएसआई, जीबी, दीन, जिस | मोटाई / ट्यूब: | sch10, sch20, sch30, एसटीडी, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs |
| आकार:: | 1/2"-120" | भुगतान शर्तें: | टी/टी, एल/सी एटी साइट |
| प्रमुखता देना: | स्टील पाइप एंड कैप एएसटीएम एआईएसआई,एएसटीएम स्टील पाइप एंड कैप,एआईएसआई एंड कैप फिटिंग |
||
उत्पाद विवरण
| मानक: | एएनएसआई - बी 16.9 एएसटीएम ए403 - एएसएमई एसए403 - 'गढ़ा ऑस्टेनिटिक स्टेनलेस स्टील पाइपिंग फिटिंग के लिए मानक विशिष्टता' एपीआई 590-605 ASME B16.9 - 'कारखाने-निर्मित गढ़ा बटवेल्डिंग फिटिंग' ASME B16.25 - 'बटवेल्डिंग एंड्स' ASME B16.28 - 'गढ़ा स्टील बटवेल्डिंग शॉर्ट रेडियस एल्बो एंड रिटर्न्स' MSS SP-43 - 'कम दबाव, जंग प्रतिरोधी अनुप्रयोगों के लिए गढ़ा और गढ़ा बट-वेल्डिंग फिटिंग' |
| अनुसूची: | एसएच 5 से एसएच XXS। |
| आकार: | 1/2" से 36" (24 तक निर्बाध") (वेल्डेड 8” से 36”) |
| सामग्री: | मोनेल, निकेल, इनकोनेल, हास्टलॉय, टाइटेनियम, टैंटलम, स्टेनलेस स्टील, मिश्र धातु इस्पात, कार्बन स्टील, कप्रो-निकेल 90/10 और 70/30 स्टेनलेस स्टील ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304/304L, 316/316L, DIN 1.4301, DIN1.4306, DIN 1.4401, दीन 1.4404 |
| प्रकार: | बट वेल्ड (बीडब्ल्यू) |
| मोटाई: | अनुसूची 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS और आदि। |
| आयाम: | ANSI B16.9, ANSI B16.28, MSS-SP-43 टाइप A, MSS-SP-43 टाइप B, JIS B2312, JIS B2313 |
| आयामी सहिष्णुता - कैप्स | ||||
| सभी फिटिंग के लिए | टोपियां | |||
| नाममात्र पाइप आकार (एनपीएस) | बाहर Ø बेवेल . में | अंदर अंत में | दीवार की मोटाई टी / टी 1 |
कुल लंबाई ई |
| 1/2 ए 2 1/2 | 1 | 0,8 | नहीं | 4 |
| 3 ए 3 1/2 | 1 | 1,6 | कम | 4 |
| 4 | +2 -1 | 1,6 | बजाय | 4 |
| 5 ए 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | नाममात्र का | 7 |
| 10 | +4 -3 | 3,2 | गुदगुदी | 7 |
| 12 ए 18 | +4 -3 | 3,2 | 7 | |
| 20 ए 24 | +6 -5 | 4,8 | 7 | |
| 26 ए 30 | +7 -5 | 4,8 | 10 | |
| 32 ए 48 | +7 -5 | 4,8 | 10 | |
कैप्स - वज़न
| फिटिंग का वजन | ||||
| एनपीएस इंच |
कैप्स | |||
| एसएच. 5एस |
एसएच. 10एस |
एसएच. 40 |
एसएच. 80एस |
|
| 1/2 | 0.04 | 0.04 | 0.05 | 0.05 |
| 3/4 | 0.05 | 0.05 | 0.06 | 0.08 |
| 1 | 0.09 | 0.09 | 0.13 | 0.17 |
| 1 1/4 | 0.11 | 0.11 | 0.15 | 0.18 |
| 1 1/2 | 0.15 | 0.15 | 0.20 | 0.22 |
| 2 | 0.17 | 0.17 | 0.25 | 0.30 |
| 2 1/2 | 0.25 | 0.25 | 0.45 | 0.50 |
| 3 | 0.40 | 0.40 | 0.70 | 0.90 |
| 4 | 0.60 | 0.60 | 1.20 | 1.60 |
| 5 | 1.00 | 1.00 | 1.90 | 2.70 |
| 6 | 1.40 | 1.40 | 2.90 | 4.30 |
| 8 | 2.50 | 2.50 | 5.10 | 7.60 |
| 10 | 3.90 | 3.90 | 9.00 | 12.0 |
| 12 | 6.50 | 6.50 | 13.5 | 17.5 |
| 14 | 8.00 | 8.00 | 16.0 | 20.5 |
| 16 | 14.5 | 14.5 | 20.5 | 26.0 |
| 18 | 17.0 | 17.0 | 26.0 | 34.0 |
| 20 | 18.0 | 18.0 | 32.0 | 43.0 |
| 24 | 26.0 | 26.0 | 46.0 | 60.0 |
| किलो में अनुमानित वजन, घनत्व 8 किलो / डीएम 3 | ||||
