विस्तार जानकारी
उत्पाद विवरण

विस्तार जानकारी
आकार सीमा:	½” से 24” तक	प्रमाणीकरण::	<i>PED .TUV.</i> <b>पेड टीयूवी।</b> <i>ISO</i> <b>आईएसओ</b>
मानक::	एएनएसआई / एएसएमई, जेआईएस, एन, एमएसएस, डीआईएन, बीएस, जीबी, एसएच, एचजी आदि।	दाब मूल्यांकन:	2000LB/3000LB/6000LB
पैकेजिंग विवरण::	मानक निर्यात समुद्र में चलने योग्य पैकेज या आवश्यकता के रूप में।	इस्पात श्रेणी::	मिश्र धातु
डाउनलोड:	इसके अलावा आईबीआर फिटिंग और विशेष एनएसीई और एचआईसी फिटिंग की आपूर्ति कर सकते हैं	सामग्री ::	कार्बन स्टील / स्टेनलेस स्टील / मिश्र धातु इस्पात;
समाप्त ::	सॉकेट / पिरोया	चित्र:	एंटी-जंग पेंटिंग / जिंक लेपित / आवश्यकता पर
प्रमुखता देना:	कोहनी जाली कार्बन स्टील पाइप फिटिंग , N00825 जाली कार्बन स्टील पाइप फिटिंग , INCOLOY कार्बन स्टील जाली पाइप फिटिंग

उत्पाद विवरण

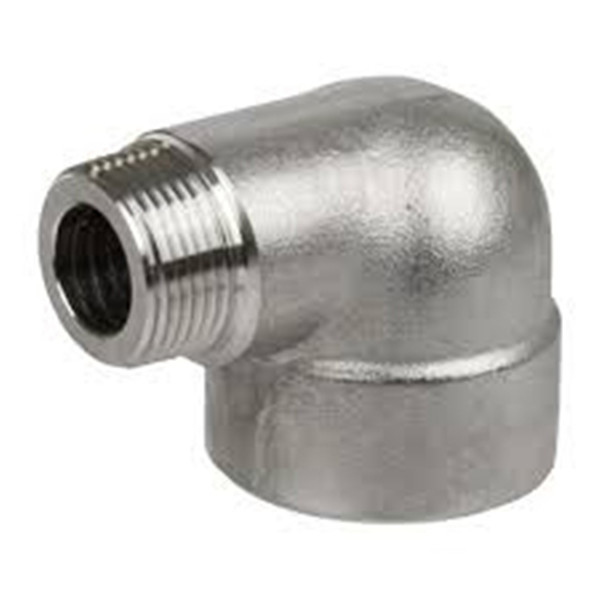

जाली स्टील पाइप फिटिन ASME B16.11 जाली पाइप फिटिंग निकल मिश्र धातु UNS N00825 INCOLOY 825 स्ट्रीट एल्बो NPT BSPP BSPT

1. मानक

मानक	प्रकार	कक्षा रेटिंग/अनुसूची	समाप्त होता है	आकार
एएसएमई बी16.11	90°एल्बो/45°एल्बो/टी/क्रॉस	2000एलबी	लड़ी पिरोया हुआ	1/4 ''~4''
	90 डिग्री कोहनी / 45 डिग्री कोहनी / टी / क्रॉस / पाइप कैप / आधा युग्मन / पूर्ण युग्मन	3000LB/6000LB	लड़ी पिरोया हुआ	1/4 ''~4''
		3000LB/6000LB	सॉकिट वेल्डिंग	1/8''~4''
	90° कोहनी/ 45° कोहनी/ टी/ क्रॉस/आधा युग्मन/पूर्ण युग्मन	9000एलबी	सॉकिट वेल्डिंग	1/2''~2''
	स्ट्रीट एल्बो	3000LB	लड़ी पिरोया हुआ	1/8''~2''
	स्ट्रीट एल्बो	6000 एलबी	लड़ी पिरोया हुआ	1/8''~1-1/2''
	पार्श्व टी	3000LB	सॉकिट वेल्डिंग	1/4''~2''
		6000 एलबी	सॉकिट वेल्डिंग	1/2''~1-1/2''
		3000LB	लड़ी पिरोया हुआ	3/8''~2''
		6000 एलबी		1/2''~2''
		9000एलबी		1/2''~1-1/2''
	फ्लश झाड़ी/हेक्स झाड़ी/हेक्स प्लग/गोल प्लग/स्क्वायर प्लग	3000LB/6000LB	लड़ी पिरोया हुआ	1/8''~4''
एमएसएस SP79	रेड्यूसर इंसर्ट	3000LB/6000LB/9000LB	सॉकिट वेल्डिंग	3/8''x1/4''~2x1/2''
एमएसएस SP83	संघ	3000LB	सॉकेट-वेल्डिंग / थ्रेडेड	1/8''~3''
एमएसएस SP95	सांद्रिक/विलक्षण स्वैग्ड निपल्स		नीचे देखें Note1	1/4 ''~12''
एमएसएस SP95	बुल प्लग		लड़ी पिरोया हुआ	1/8''~12''
एमएसएस SP97	वेल्डोलेट	एसटीडी, एक्सएस, एसएच 160/एक्सएक्सएस	बट वेल्डिंग	1/8''~36'' या बड़ा
	सॉकोलेट	3000LB/6000LB	सॉकिट वेल्डिंग	1/8''~6''
	थ्रेडोलेट	3000LB/6000LB	लड़ी पिरोया हुआ	1/8''~6''
	निपोलेट	एक्सएस/एक्सएक्सएस	सादा / पिरोया	1/2''~2''
	एल्बोलेट	3000LB/6000LB	सॉकेट-वेल्डिंग / थ्रेडेड	1/4''~2''
	एल्बोलेट	एसटीडी/एक्सएस/160/एक्सएक्सएस	बट वेल्डिंग	1/4''~2-1/2'' या बड़ा
	लैट्रोलेट	3000LB/6000LB	सॉकेट-वेल्डिंग / थ्रेडेड	1/2''~2''
	लैट्रोलेट	एसटीडी/एक्सएस/160/एक्सएक्सएस	बट वेल्डिंग	1/2''~2-1/2''
	फ्लैंगोलेट, निपोलेट, स्वीपलेट, आदि।ग्राहक की मांग के अनुसार उपलब्ध है।
बीएस3799	हेक्स निप्पल	3000LB/6000LB	लड़ी पिरोया हुआ	1/8''~2''x1/2''
	मालिकों	3000LB	लड़ी पिरोया हुआ	1/8''~2''
	मालिकों	6000 एलबी	लड़ी पिरोया हुआ	1/8''~4''
	पाइप निप्पल	40/एसटीडी/80/एक्सएस/160/एक्सएक्सएस	नीचे देखें Note1	1/8''~6''
सामग्री ग्रेड	निकल मिश्र धातु	एएसटीएम / एएसएमई बी / एसबी 564 यूएनएस एन02200 (निकेल 200), यूएनएस एन04400 (मोनेल 400), यूएनएस एन08825 (आईएनसीओएलओवाई 825), यूएनएस एन06600 (इनकोनेल 600), यूएनएस 6601 (इनकोनेल 601), यूएनएस एन06625 (इनकोनेल 625), यूएनएस एन10276 ( HASTELLOY C 276), ASTM / ASME B/SB 160 UNS N02201 (निकेल 201) ASTM / ASME B/SB 472 UNS N08020 ( ALLOY20 / 20CB3)
	तांबे की मिश्र धातु	एएसटीएम/एएसएमई बी/एसबी 151 यूएनएस सी70600 (सीयू-एनआई- 90/10), सी 71500 (सीयू-एनआई- 70/30)
	स्टेनलेस स्टील	एएसटीएम / एएसएमई ए / एसए 182 एफ 304, 304 एल, 304 एच, 309 एच, 310 एच, 316, 316 एच, 316 एल, 316 एलएन, 317, 317 एल, 321, 321 एच, 347, 347 एच।
	डुप्लेक्स और सुपर डुप्लेक्स स्टील	एएसटीएम/एएसएमई ए/एसए 182 एफ44, एफ45, एफ51, एफ53, एफ55, एफ60, एफ61,एफ904एल
	कार्बन स्टील	एएसटीएम / एएसएमई ए / एसए 105 (एन)
	कम अस्थायी कार्बन स्टील	एएसटीएम / एएसएमई ए / एसए 350 एलएफ 2.
	उच्च उपज कार्बन स्टील	एएसटीएम / एएसएमई ए / एसए 694 एफ 52 एफ 56 एफ 60, एफ 65, एफ 70
	अलॉय स्टील	एएसटीएम / एएसएमई A182 GR F5, F9, F11, F12, F22, F91।
	टाइटेनियम	एएसएमई एएसटीएम एसबी/बी381 ग्रेड 2, ग्रेड 5, ग्रेड 7
नोट 1	पीबीई: सादा दोनों सिरों बीबीई बेवल दोनों सिरों टीबीई: थ्रेडेड दोनों सिरों पीएसई: सादा छोटा सिरा बीएसई: बेवेल स्मॉल एंड टीएसई: थ्रेडेड स्मॉल एंड पीएलई: प्लेन लार्ज एंड बीएलई: बेवल लार्ज एंड टीएलई: थ्रेड लार्ज एंड
नोट 2	स्वेज निपल्स, पाइप निपल्स के लिए, सामग्री को पाइप मानक के लिए संदर्भित किया जा सकता है।
नोट 3	एनपीटी (नेशनल पाइप थ्रेड) एफपीटी (फीमेल पाइप थ्रेड) एमपीटी (मेल पाइप थ्रेड) बीएसपीटी (ब्रिटिश स्टैंडर्ड पाइप थ्रेड)

2. एएसएमई एसबी 564 इंकोलॉय 825 जाली फिटिंग के समकक्ष ग्रेड

मानक	यूएनएस	वर्कस्टॉफ एनआर।	जिस	अफनोर	बी एस	गोस्ट	एन	या
Incoloy मिश्र धातु 825	एन08825	2.4858	एनसीएफ 825	NFE30C20DUM	एनए 16	703	NiCr21Mo	XH38BT

इंकोलॉय 825 जाली फिटिंग विशिष्टता:

निर्दिष्टीकरण: एएसटीएम बी564 / एएसएमई एसबी564

आयाम: ASME B16.11, MSS-SP-79, MSS-SP-83, MSS-SP-95, MSS-SP-97, BS3799

आकार: 1/8 "एनबी से 4" एनबी (सॉकेटवेल्ड और स्क्रू-थ्रेडेड)

प्रकार: सॉकेटवेल्ड फिटिंग, स्क्रूड-थ्रेडेड फिटिंग (एनपीटी या पीटी प्रकार)

रेटिंग दबाव: थ्रेडेड एंड - 2000/3000/6000 एलबीएस।सॉकेट-वेल्ड एंड - 3000/6000/9000 एलबीएस।

Incoloy 825 जाली पाइप फिटिंग रासायनिक गुण

ग्रेड	सी	एम.एन.	सी	एस	घन	फ़े	नी	करोड़	अली	ती
इंकोलॉय 825	0.05 अधिकतम	1.00 अधिकतम	0.5 अधिकतम	0.03 अधिकतम	1.50 - 3.00	22.00 मिनट	38.00 - 46.00	19.50 - 23.50	0.02 अधिकतम	0.06 - 1.20

इंकोलॉय 825 जाली फिटिंग यांत्रिक गुण

तत्त्व	घनत्व	गलनांक	तन्यता ताकत	यील्ड स्ट्रेंथ (0.2% ऑफसेट)	बढ़ाव
इंकोलॉय 825	8.14 ग्राम/सेमी3	1400 डिग्री सेल्सियस (2550 डिग्री फारेनहाइट)	साई - 80,000, एमपीए - 550	साई - 32,000, एमपीए - 220	30%

3..एएसएमई बी16.11

एएसएमई इस मानक के तकनीकी पहलुओं की व्याख्या से संबंधित पूछताछ के लिखित उत्तर जारी करता है।समय-समय पर ASME B16 समिति के कुछ कार्यों को मामलों के रूप में प्रकाशित किया जा सकता है।मामलों और व्याख्याओं को एएसएमई वेब साइट पर समिति पृष्ठों के तहत http://cstools.asme.org/ पर प्रकाशित किया जाता है, और मानक के अगले संस्करण के भीतर प्रकाशित किया जाएगा।गलत तरीके से प्रकाशित मदों में सुधार प्रदान करने के लिए, या कोड और मानकों में टंकण या व्याकरण संबंधी त्रुटियों को ठीक करने के लिए समिति पृष्ठों के तहत कोड और मानकों के इरेटा को एएसएमई वेब साइट पर पोस्ट किया जा सकता है।इस तरह के इरेटा का इस्तेमाल पोस्ट की गई तारीख को किया जाएगा।समिति के पृष्ठ http://cstools.asme.org/ पर देखे जा सकते हैं।जब इरेटा किसी विशेष कोड या मानक पर पोस्ट किया जाता है तो स्वचालित रूप से एक ई-मेल अधिसूचना प्राप्त करने के लिए एक विकल्प उपलब्ध होता है।यह विकल्प "प्रकाशन सूचना" खंड में "इरेटा" का चयन करने के बाद उपयुक्त समिति पृष्ठ पर पाया जा सकता है।

एएसएमई/एएनएसआई बी16.1 - 1998 - कास्ट आयरन पाइप फ्लैंगेस और फ्लैंग्ड फिटिंग्स

कक्षा 25, 125, 250 कास्ट आयरन पाइप फ्लैंगेस और फ्लैंग्ड फिटिंग्स के लिए यह मानक शामिल हैं:

(ए) दबाव-तापमान रेटिंग,

(बी) फिटिंग को कम करने के उद्घाटन को नामित करने के आकार और विधि,

(सी) अंकन,

(डी) सामग्री के लिए न्यूनतम आवश्यकताएं,

(ई) आयाम और सहनशीलता,

(च) बोल्ट, नट और गैसकेट आयाम और

(जी) परीक्षण।

3. एएसएमई बी16.11 मानक स्कोप

इस मानक में जाली और थ्रेडेड जाली फिटिंग के लिए दबाव-तापमान रेटिंग, आयाम, सहनशीलता, चिह्नों और सामग्री की आवश्यकताएं शामिल हैं।प्रासंगिक सामग्री इस आलेख में नीचे दी गई तालिकाओं में दिखाई जाएगी।

फिटिंग प्रकार और विन्यास

इस मानक में शामिल पाइप फिटिंग के प्रकार (ग्रेड और विनिर्देश द्वारा विभेदित) को नीचे दिखाया गया है:

जिसमें एनपीएस इंच में सॉकेट वेल्ड फिटिंग और थ्रेडेड फिटिंग का आकार शामिल है।उदाहरण के लिए 45 और 90 डिग्री कोहनी, इसकी आकार सीमा 1/2" से 4" है, और उत्पाद के वर्ग 3000, 6000 और 9000 पाउंड में हैं।

तालिका नंबर एक।

नोट: प्लग और बुशिंग की पहचान वर्ग पदनाम से नहीं की जाती है।उनका उपयोग कक्षा 600 पदनाम तक की रेटिंग के लिए किया जा सकता है।

विशेष फिटिंग

आपूर्तिकर्ता और खरीदार के बीच बातचीत पर विशेष धागे या विशेष फ्लेयर्स के साथ पाइप फिटिंग का निर्माण किया जा सकता है।इन फिटिंग्स को विशेष रूप से मानक के अनुरूप माना जाएगा यदि वे ठीक से चिह्नित हैं (एएसएमई बी16.11 में अध्याय 4 देखें) और इस मानक के अन्य सभी प्रावधानों का अनुपालन करते हैं।

वेल्डिंग

स्थापना वेल्डिंग आवश्यकताएं इस मानक के दायरे से बाहर हैं।स्थापना वेल्डिंग लागू पाइपिंग कोड या उस पाइपिंग सिस्टम की संचालन प्रक्रियाओं के अनुसार होगी जिसमें फिटिंग स्थापित है।

मानक मापन इकाइयाँ।

रैखिक आयामों के लिए मानक माप इकाई इंच है।मिलीमीटर में मान केवल संदर्भ के लिए हैं।

3. हमें क्यों चुना?

1. हमने 10 साल के लिए नीचे के उत्पादों का निर्यात किया है, हमारे पास डिलीवरी की प्रक्रिया में हर से निपटने की क्षमता है
निकला हुआ किनारा, पाइप फिटिंग / पाइप ट्यूब / बार / फोर्जिंग / प्लेट शीट / बोल्ट नट गास्केट
2. उत्पाद हमारे अपने कारखाने में निर्मित होते हैं और हमारी गुणवत्ता सख्ती से नियंत्रित होती है।
3. हम कोई भी प्रमाण पत्र प्रदान कर सकते हैं जिसे निर्यात करने की आवश्यकता है
4. हम सर्वोत्तम मूल्य और उच्च गुणवत्ता वाले उत्पादों की पेशकश कर सकते हैं।
5. हम ग्राहकों को खोलने और साल में एक बार ग्राहकों से मिलने के लिए हर साल सम्मेलन में जाते हैं।
6. हमारे पास हमारे उत्पादों के लिए बिक्री सेवा के एक वर्ष बाद है, और यदि आप एक वर्ष के भीतर कोई प्रश्न पूछना चाहते हैं तो आप हमसे संपर्क कर सकते हैं

सामान्य प्रश्न:
प्रश्न: गुणवत्ता नियंत्रण के संबंध में आपका कारखाना कैसे करता है?
ए: गुणवत्ता प्राथमिकता है।हम हमेशा शुरुआत से अंत तक गुणवत्ता नियंत्रण को बहुत महत्व देते हैं। मिल टेस्ट सर्टिफिकेट शिपमेंट के साथ आपूर्ति की जाती है।यदि आवश्यक हो, तो तृतीय पक्ष निरीक्षण स्वीकार्य है।
प्रश्न: क्या थोक आदेश से पहले मेरे पास कुछ नमूने हो सकते हैं?
ए: हाँ, बिल्कुल।नमूने मुफ्त हैं लेकिन आपको कूरियर का भुगतान करना होगा।
प्रश्न: क्या हम आपकी कंपनी का दौरा कर सकते हैं?
ए: निश्चित रूप से।चीन में आपका स्वागत है और हम एक ग्राहक और दोस्त पाकर सम्मानित महसूस करेंगे।
प्रश्न: भुगतान शर्तें क्या हैं?
ए: टी / टी, एल / सी, वेस्टर्न यूनियन, आदि।
प्रश्न: आपका डिलीवरी का समय क्या है?
ए: स्टॉक के लिए, हम आपकी जमा राशि प्राप्त करने के 7 दिनों के भीतर माल को लोडिंग पोर्ट पर भेज सकते हैं।
उत्पादन अवधि के लिए, इसे आमतौर पर जमा प्राप्त करने के बाद लगभग 10 दिनों- 60 दिनों की आवश्यकता होती है।
प्रश्न: क्या आपके उत्पादों पर मेरे लोगो को चिह्नित करना ठीक है?
ए: हाँ।OEM और ODM हमारे लिए उपलब्ध हैं

टैग:

जिंक कोटेड जाली स्टील पाइप फिटिंग

A182 जाली स्टील पाइप फिटिंग

जाली स्टील पाइप फिटिंग युग्मन

उत्पाद विवरण:
उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	hongcheng
प्रमाणन:	PED、ABS、BV、DNV、GL、LR、SGS、IEI
मॉडल संख्या:	1/2" से 24 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा:	1 टुकड़ा
मूल्य:	10-50 pieces US $86 / Piece;>50 pieces US $ 74/ Piece
पैकेजिंग विवरण:	मानक निर्यात समुद्र में चलने योग्य पैकेज, या आवश्यकता के रूप में
प्रसव के समय:	7-15 कार्य दिवस
भुगतान शर्तें:	एल/सी, डी/पी, टी/टी
आपूर्ति की क्षमता:	2 मिलियन टन/वर्ष

स्ट्रीट एल्बो जाली कार्बन स्टील पाइप फिटिंग UNS N00825 INCOLOY 825 सामग्री:

कोहनी जाली कार्बन स्टील पाइप फिटिंग

N00825 जाली कार्बन स्टील पाइप फिटिंग

INCOLOY कार्बन स्टील जाली पाइप फिटिंग

जाली स्टील पाइप फिटिन ASME B16.11 जाली पाइप फिटिंग निकल मिश्र धातु UNS N00825 INCOLOY 825 स्ट्रीट एल्बो NPT BSPP BSPT
