Asme B16.11 जाली स्टील पाइप फिटिंग, 45 डिग्री Y शाखा पाइप फिटिंग पार्श्व टी

उत्पाद विवरण

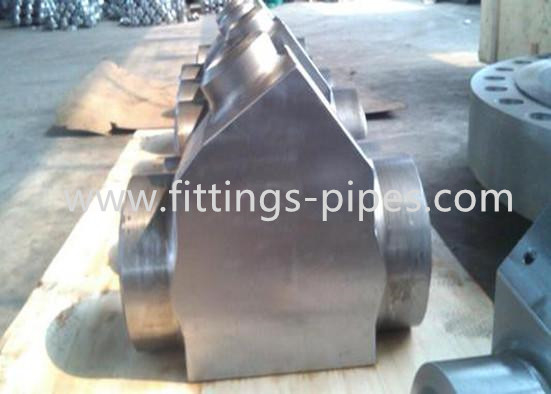

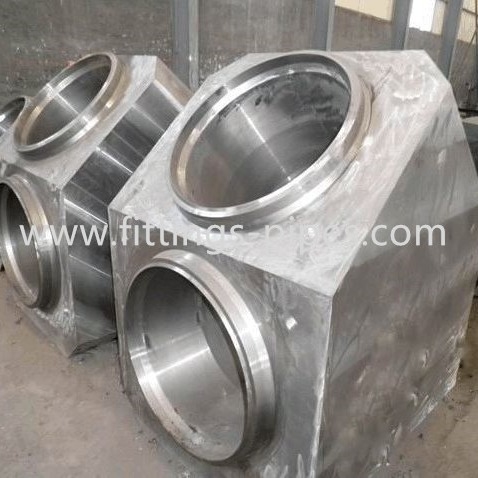

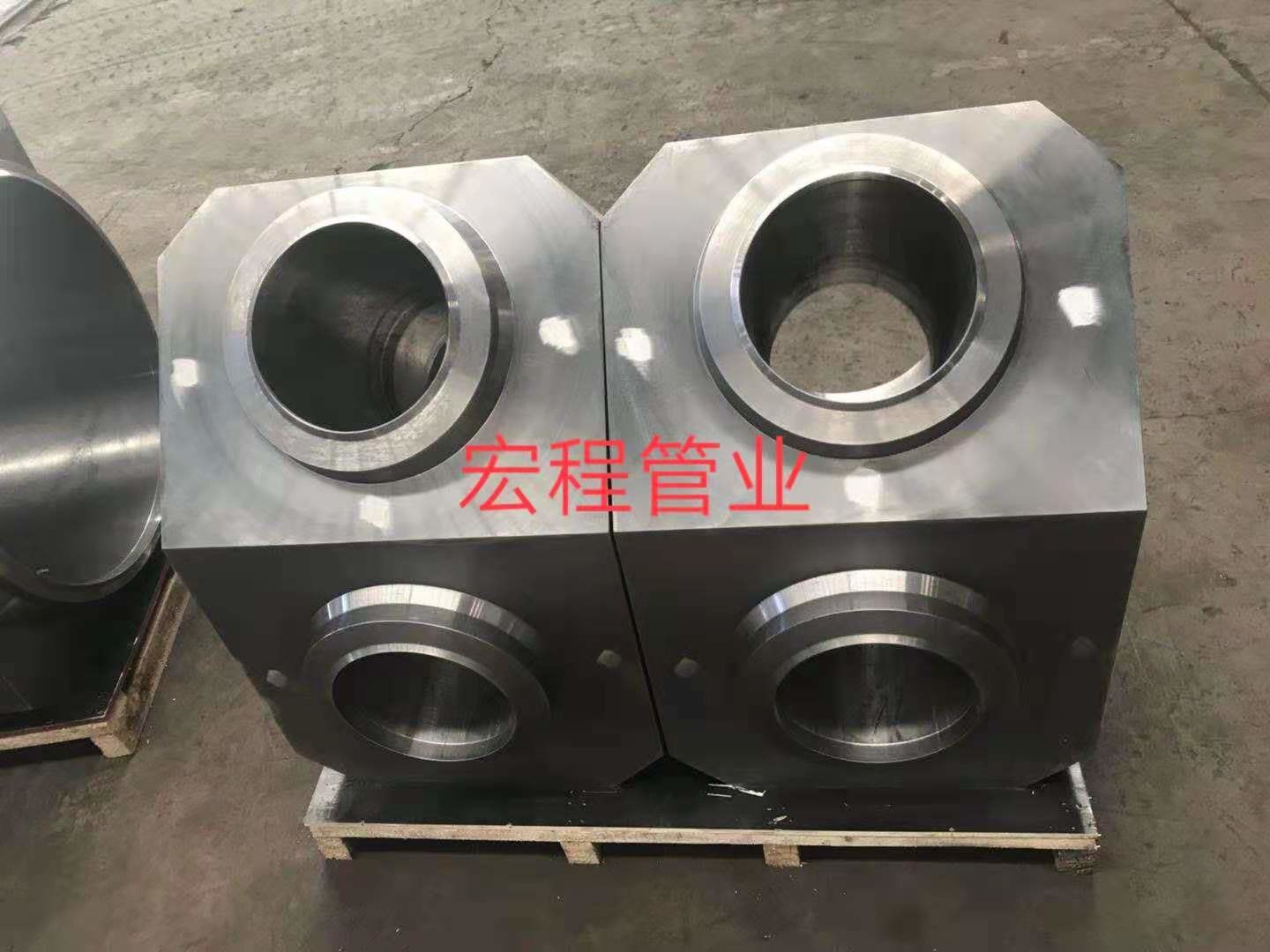

जाली स्टील पाइप फिटिंग Asme B16.11 9000lbs जाली 45 डिग्री Y शाखा पार्श्व टी जाली स्टील फिटिंग

धातु के बिलेट पर दबाव लागू करने के लिए फोर्जिंग मशीनरी का उपयोग करना, प्लास्टिक विरूपण कुछ यांत्रिक गुणों, निश्चित आकार और आकार के साथ फोर्जिंग की मशीनिंग विधि प्राप्त करने के लिए किया जाता है।फिटिंग, संघनन और वेल्डिंग की निरंतर धड़कन के माध्यम से मूल अलगाव, सरंध्रता, सरंध्रता और पिंड में लावा शामिल करना, यह करीब हो रहा है, धातु के प्लास्टिक और यांत्रिक गुणों में सुधार करता है।फोर्जिंग पाइप फिटिंग में मुख्य रूप से फोर्जिंग निकला हुआ किनारा, जाली व्यास, फोर्जिंग तीन लिंक इत्यादि शामिल हैं। क्यू 235, फोर्जिंग फिटिंग के लिए मुख्य सामग्री क्यू 345, 16 एमएन, 20 #, 35 #, 45 #, 40 सीआर, 12 सीआर 1 एमओवी, 30 सीआरएमओ, 15 सीआरएमओ, 20 जी, आदि जाली फिटिंग के अनुरूप कास्ट फिटिंग हैं, कास्टिंग के यांत्रिक गुण एक ही सामग्री के फोर्जिंग की तुलना में कम हैं, कास्टिंग फिटिंग धातु को एक तरल में पिघलाती है जो कुछ आवश्यकताओं को पूरा करती है और इसे मोल्ड में डाल देती है, की प्रक्रिया जमने और सफाई को ठंडा करने के बाद पूर्व निर्धारित आकार, आकार और गुणों के साथ कास्टिंग (भाग या रिक्त स्थान) प्राप्त करना।

तीन लिंक्स को पाइप फिटिंग्स थ्री-वे या थ्री-वे पाइप फिटिंग्स, थ्री-वे जॉइंट्स आदि के रूप में भी जाना जाता है।मुख्य रूप से मुख्य पाइप शाखा में प्रयुक्त द्रव की दिशा बदलने के लिए उपयोग किया जाता है।इसे पाइप के व्यास के अनुसार वर्गीकृत किया जा सकता है।आम तौर पर कार्बन स्टील, कास्ट स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, तांबा, एल्यूमीनियम मिश्र धातु, प्लास्टिक, आर्गन लीचेट, पीवीसी और अन्य सामग्री का उपयोग किया जाता है।
तीन लिंक पाइप फिटिंग और पाइप कनेक्शन हैं।पाइप फिटिंग तीन-तरफा या तीन-तरफा पाइप फिटिंग के रूप में भी जाना जाता है, स्टेनलेस स्टील बराबर व्यास तीन-तरफा संयुक्त, मुख्य पाइप से शाखा पाइप में उपयोग किया जाता है।
थ्री-वे एक प्रकार का रासायनिक पाइप फिटिंग है जिसमें तीन उद्घाटन, एक इनलेट, दो निकास, या दो आयात और एक आउटलेट होता है, जिसमें टी आकार और वाई आकार, समान व्यास पाइप मुंह और विभिन्न व्यास पाइप मुंह होते हैं, जिनका उपयोग किया जाता है तीन समान या अलग पाइप पूल के लिए।तीन कड़ियों का मुख्य कार्य द्रव की दिशा बदलना है।
वर्गीकरण
पाइप के आकार के अनुसार
समान व्यास टी के नोज़ल सिरे समान आकार के होते हैं;
पाइप का आकार समान होता है, और शाखा पाइप का आकार पर्यवेक्षक के आकार से छोटा होता है।
प्रक्रिया द्वारा
1. हाइड्रोलिक विस्तार
थ्री-वे का हाइड्रोलिक विस्तार धातु सामग्री के अक्षीय मुआवजे द्वारा शाखा पाइप के विस्तार की एक प्रक्रिया है।प्रक्रिया तीन लिंक के व्यास के बराबर ट्यूब बिलेट में तरल इंजेक्ट करने के लिए एक विशेष हाइड्रोलिक प्रेस का उपयोग करना है, और हाइड्रोलिक प्रेस के दो क्षैतिज साइड सिलेंडर के माध्यम से ट्यूब बिलेट को सिंक्रोनाइज़ करना है।ट्यूब बिलेट में तरल ट्यूब बिलेट की मात्रा के साथ बढ़ता है।
थ्री-वे की हाइड्रोलिक विस्तार प्रक्रिया एक समय में बनाई जा सकती है, और उत्पादन क्षमता अधिक होती है, और पर्यवेक्षक की दीवार की मोटाई और थ्री-वे के कंधे को बढ़ाया जाता है।
निर्बाध तीन लिंक की हाइड्रोलिक विस्तार प्रक्रिया के बड़े टन भार के कारण, यह मुख्य रूप से मानक दीवार मोटाई के निर्माण में DN400 से कम तीन लिंक का उपयोग किया जाता है।उपयुक्त बनाने वाली सामग्री कम कार्बन स्टील, कम मिश्र धातु इस्पात, स्टेनलेस स्टील, कुछ अलौह धातु सामग्री, जैसे तांबा, एल्यूमीनियम, टाइटेनियम और इतने पर शामिल हैं।
2. गर्म दबाव
थ्री-वे हॉट प्रेसिंग फॉर्मिंग थ्री-वे व्यास से बड़े ट्यूब बिलेट को थ्री-वे व्यास के आकार में समतल करना है।ट्यूब बिलेट को गर्म किया जाता है और बनाने वाले डाई में डाल दिया जाता है।दबाव की कार्रवाई के तहत, ट्यूब बिलेट को रेडियल रूप से संकुचित किया जाता है, और धातु शाखा पाइप की दिशा में बहती है और पंचिंग डाई के ड्राइंग के तहत शाखा पाइप बनाती है।पूरी प्रक्रिया ट्यूब बिलेट के रेडियल संपीड़न और शाखा पाइप की तन्यता प्रक्रिया द्वारा बनाई गई है।हाइड्रोलिक उभड़ा हुआ थ्री-वे के विपरीत, हॉट-प्रेस्ड थ्री-वे ब्रांच पाइप की धातु को ट्यूब बिलेट की रेडियल गति द्वारा मुआवजा दिया जाता है, इसलिए इसे रेडियल मुआवजा प्रक्रिया भी कहा जाता है।
थ्री-वे प्रेस करने के लिए हीटिंग के उपयोग के कारण, सामग्री बनाने वाले उपकरण टन भार कम हो जाता है।हॉट-प्रेसिंग टी में सामग्री के लिए व्यापक अनुकूलन क्षमता है, जो कम कार्बन स्टील, मिश्र धातु इस्पात और स्टेनलेस स्टील के लिए उपयुक्त है, खासकर बड़े व्यास और मोटी पाइप दीवार के लिए।
