उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | hongcheng |
| प्रमाणन: | PED、ABS、BV、DNV、GL、LR、SGS、IEI |
| मॉडल संख्या: | 1/2" से 72" |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | FOB USD 1-1000/PCS |
| पैकेजिंग विवरण: | लकड़ी के मामले में, पैलेट या ग्राहकों की आवश्यकता के अनुसार |
| प्रसव के समय: | 7-15 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | 1000000 पीसी / माह |
|
विस्तार जानकारी |
|||
| आकार：: | 1/2" - 72" | प्रमाणीकरण :: | टीयूवी/एसजीएस/ISO9000/EN10204 3.1B |
|---|---|---|---|
| भुगतान की शर्तें :: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम | मानक :: | ANSI, ASME API5L, OCT, DIN और JIS, आदि। |
| सतह का उपचार :: | ब्लैक पेंटिंग, एंटी-रस्ट ऑयल, सैंड ब्लास्ट | आपूर्ति की योग्यता :: | 1000 टन/माह |
| प्रमुखता देना: | मिश्र धातु इनकोनल सनकी पाइप रेड्यूसर,मिश्र धातु सनकी पाइप रेड्यूसर बट वेल्ड,इनकेल बट वेल्ड केंद्रित रेड्यूसर |
||
उत्पाद विवरण
विशिष्टता सूची
| पोर्डक्ट नाम | कार्बन स्टील / स्टेनलेस स्टील केंद्रित / विलक्षण रेड्यूसर |
| आकार | 1/2 "-24" निर्बाध, 26 "-80" वेल्डेड |
| मानक | ANSI B16.9, EN10253-2, DIN2616, JIS B2311, |
| दीवार की मोटाई | एसटीडी, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS और आदि। |
| प्रकार | निर्बाध और वेल्डेड |
| अंत | बेवल एंड/बीई/बटवेल्ड |
| सतह | प्रकृति का रंग, वार्निश, काली पेंटिंग, जंग रोधी तेल आदि। |
| सामग्री |
कार्बन स्टील: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH आदि। |
| पाइपलाइन स्टील: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 और आदि। | |
| Cr-Mo मिश्र धातु इस्पात: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 आदि। | |
| आवेदन पत्र |
पेट्रोकेमिकल उद्योग; विमानन और एयरोस्पेस उद्योग; दवा उद्योग; गैस निकास; बिजली संयंत्र; जहाज buliding; जल उपचार, आदि। |
| लाभ | तैयार स्टॉक, तेजी से वितरण समय; सभी आकारों में उपलब्ध, स्वचालित; उच्च गुणवत्ता; |
एक स्टील पाइप रिड्यूसर एक घटक है जिसका उपयोग पाइपलाइनों में आंतरिक व्यास के अनुसार बड़े से छोटे बोर के आकार को कम करने के लिए किया जाता है।यहां कमी की लंबाई छोटे और बड़े पाइप व्यास के औसत के बराबर है।यहां, रेड्यूसर का उपयोग विसारक या नोजल के रूप में किया जा सकता है।रेड्यूसर विभिन्न आकारों के मौजूदा पाइपिंग या पाइपिंग सिस्टम के हाइड्रोलिक प्रवाह को पूरा करने में मदद करता है।
स्टील रिड्यूसर का उपयोग रासायनिक कारखानों और बिजली संयंत्रों में किया जाता है।यह पाइपिंग सिस्टम को विश्वसनीय और कॉम्पैक्ट बनाता है।यह किसी भी प्रकार के प्रतिकूल प्रभाव या थर्मल विरूपण से पाइपिंग सिस्टम की सुरक्षा करता है।जब यह प्रेशर सर्कल पर होता है, तो यह किसी भी प्रकार के रिसाव से बचाता है और इसे स्थापित करना आसान होता है।निकल या क्रोम लेपित रेड्यूसर उत्पाद के जीवन का विस्तार करते हैं, उच्च वाष्प लाइनों के लिए उपयोगी होते हैं, और जंग को रोकते हैं।
रेड्यूसर प्रकार
दो प्रकार के रेड्यूसर, सांद्रिक रेड्यूसर और सनकी रेड्यूसर हैं।

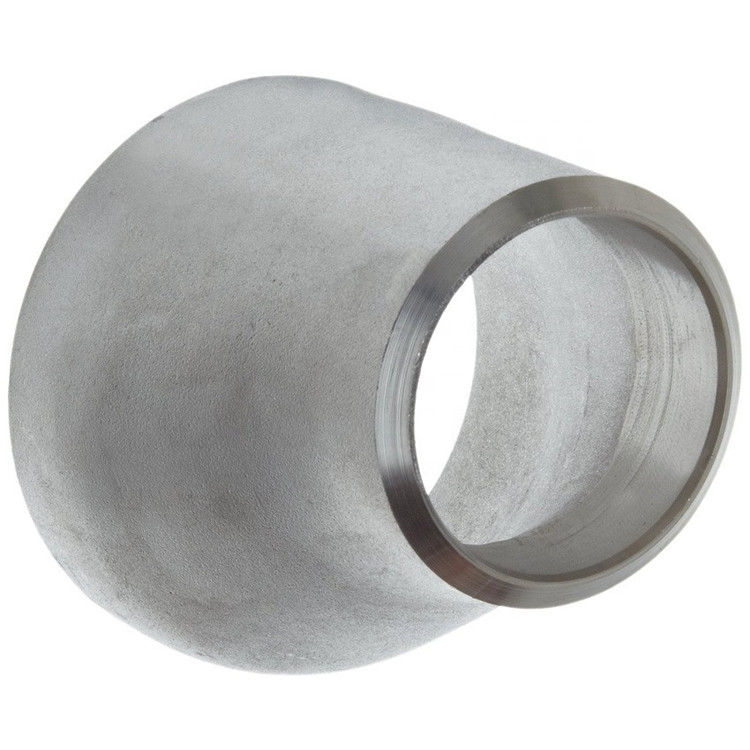

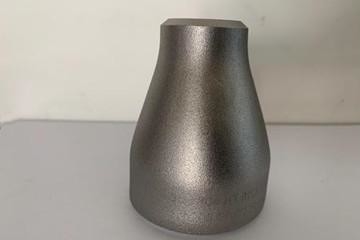

गाढ़ेपन को घटानेवाला
इस रेड्यूसर में सममित और शंक्वाकार आकार की फिटिंग होती है जो केंद्र रेखा के बारे में व्यास को समान रूप से बढ़ाती या घटाती है।उदाहरण के लिए, जब 1 ”पाइप ” पाइप में संक्रमण करता है, तो पाइप के ऊपर या नीचे का स्तर नहीं रहता है।जब एकल या एकाधिक व्यास बदलते हैं तो इसका व्यापक रूप से उपयोग किया जाता है।
सनकी रेड्यूसर
एक शंक्वाकार आकार की फिटिंग जो व्यास को कम या बड़ा करती है, लेकिन यह केंद्र रेखा के बारे में सममित नहीं है।इसका उपयोग पाइप-वर्क सिस्टम में एक पाइप के व्यास को एक आकार से बड़े या छोटे आकार में कम करने के लिए किया जाता है।
विभिन्न कनेक्शन प्रकारों से रेंज, पाइप रेड्यूसर को सॉकेट वेल्ड रेड्यूसर और बट वेल्ड रेड्यूसर के साथ वर्गीकृत किया जा सकता है।
सॉकेट वेल्ड रिड्यूसर को सॉकेट वेल्ड इंसर्ट भी कहा जाता है, इसके तीन प्रकार 1, 2 और 3 हैं। विनिर्माण मानक ASME B16.11 का अनुपालन करते हैं।
सॉकेट वेल्ड बट वेल्डिंग की ताकत का आधा प्रतिरोध करता है, इसलिए इसका उपयोग छोटे व्यास के पाइप के लिए किया जाता है जिसमें एनपीएस 2 या उससे कम का व्यास होता है।बट वेल्ड में अच्छी ताकत है, क्योंकि यह उच्च दबाव और तापमान पाइपलाइनों के लिए उपयुक्त है।
बट वेल्ड रेड्यूसर योजना में समाप्त होता है या एएसएमई बी 16.9 और वेल्डिंग प्रक्रिया के अनुसार एएसएमई बी 16.25 के अनुसार निर्मित होता है।
उत्पत्ति का स्थान: चीन
पाइप रेड्यूसर गाढ़ा रेड्यूसर और सनकी रेड्यूसर में आते हैं। वे कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, कम तापमान स्टील या उच्च प्रदर्शन स्टील आदि से बने होते हैं।
उत्पाद का नाम: केंद्रित / विलक्षण रेड्यूसर
आकार: 1/2″-72″
निर्बाध कोहनी: 1/2″～24″ डीएन15～डीएन600
वेल्डेड कोहनी: 4″～72″ डीएन150～डीएन1800
वॉल थिंकनेस: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, std, sch5s, sch20s, sch40s, sch80s
अधिकतम मोटाई: 120 मिमी
मानक: ANSI B16.9 / 16.28, ASTM A53 / A106, API 5L, ASME B36.10M-1996, DIN2605 / 2615 / 2616, JIS P2311/2312
सामग्री: कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील
भूतल उपचार: पारदर्शी तेल, जंग प्रूफ काला तेल या गर्म जस्ती।
डेटा के साथ आरेखण:
एएनएसआई / एएसएमई बी 16.9 रेड्यूसर आयाम, बटवेल्ड कंसेंट्रिक रेड्यूसर आयाम चार्ट, सनकी बटवेल्ड
| कोड आरसीडी आरईआईएसओ | Ø बड़ा | छोटा | ऊंचाई एच मिमी | सैद्धांतिक वजन KG | ||||
| डीएन | डी मिमी | मोटाई एस मिमी | डीएन | घ मिमी | मोटाई s mm | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1″1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| *48 21 | 1″1 / 2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1″1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1″1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1″1 / 2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2″1 / 2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1″1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1″1 / 2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1″1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1″1 / 2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2″1 / 2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1″1 / 2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2″1 / 2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2″1 / 2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2″1 / 2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
जेआईएस एससीएच एसटीडी केंद्रित सनकी रेड्यूसर सीमलेस पाइप फिटिंग
एससीएच एसटीडी केंद्रित सनकी रेड्यूसर सीमलेस पाइप फिटिंग
उत्पाद वर्णन
रेड्यूसर एक पाइप फिटिंग है जिसका उपयोग पाइप के व्यास के लिए किया जाता है।आमतौर पर इस्तेमाल की जाने वाली बनाने की प्रक्रिया व्यास के दबाव को कम कर रही है, व्यास को दबाने या व्यास को कम करने के साथ-साथ व्यास के दबाव को कम कर रही है, और कुछ विशिष्टताओं के व्यास पाइप को कम करने के लिए मुद्रांकन बनाने का भी उपयोग किया जा सकता है।
ए।व्यास में कमी / व्यास विस्तार बनाने
छोटे और छोटे सिर के व्यास में कमी बनाने की प्रक्रिया एक ट्यूब को उसी व्यास के साथ खाली करना है जो छोटे और छोटे सिर के बड़े सिरे को एक बनाने वाले डाई में डालना है, और धातु को साथ ले जाने के लिए ट्यूब को अक्षीय दिशा में दबाएं। मोल्ड गुहा और आकार में सिकुड़।रेड्यूसर के कम व्यास के आकार के अनुसार, इसे एक बार प्रेस बनाने या एकाधिक प्रेस बनाने में बांटा गया है।
बी।मुद्रांकन और गठन
छोटे और छोटे सिर के उत्पादन के लिए कच्चे माल के रूप में स्टील पाइप के उपयोग के अलावा, स्टील प्लेटों की मुद्रांकन प्रक्रिया द्वारा छोटे और छोटे सिर के कुछ विनिर्देश भी तैयार किए जा सकते हैं।ड्राइंग के लिए उपयोग किए जाने वाले पंच के आकार को आकार के सिर की आंतरिक सतह के आकार के संदर्भ में डिज़ाइन किया गया है, और रिक्त स्टील प्लेट को पंच के साथ छिद्रित और बढ़ाया जाता है।
| निर्बाध पाइप फिटिंग | |
| उत्पाद | 45/90/180 डिग्री, कोहनी/टी/टोपी/reducer/मोड़ |
| मानक | एएसएमई, दीन, जिस |
| आकार | 1/2"-120" |
| मोटाई |
SCH10, SCH20, SCH30, SCHSTD, SCH40, SCH60, SCH80, SCH100, SCH120, SCH140, SCH160, SCHXXS |
| कच्चा माल | कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील |
| पैकेजिंग | फैब्रिक बैग, लकड़ी के बक्से, पैलेट |
| हम ग्राहक की आवश्यकता के अनुसार बेवलिंग, शॉट ब्लास्टिंग, मार्किंग, पेंटिंग की आपूर्ति कर सकते हैं। | |
