तकनीकी ड्राइंग आकार विशिष्टता
इकाई: इंचनाममात्र |
दीया के बाहर।(ओडी) |
दीवार की मोटाई (टी) |
टीज़ सेंटर Toसीएम समाप्त होता है |
|||
एसएच.5एस |
एसएच.10एस |
एसएच.40एस |
एसएच.80एस |
|||
1/2 |
0.840 |
0.065 |
0.083 |
0.109 |
0.147 |
1.00 |
3/4 |
1.050 |
0.065 |
0.083 |
0.113 |
0.154 |
1.13 |
1 |
1.315 |
0.065 |
0.109 |
0.133 |
0.179 |
1.50 |
1-1 / 4 |
1.660 |
0.065 |
0.109 |
0.140 |
0.191 |
1.88 |
1-1 / 2 |
1.900 |
0.065 |
0.109 |
0.145 |
0.200 |
2.25 |
2 |
2.375 |
0.065 |
0.109 |
0.154 |
0.218 |
2.50 |
2-1 / 2 |
2.875 |
0.083 |
0.120 |
0.203 |
0.276 |
3.00 |
3 |
3.500 |
0.083 |
0.120 |
0.216 |
0.300 |
3.38 |
4 |
4.500 |
0.083 |
0.120 |
0.237 |
0.337 |
4.13 |
5 |
5.563 |
0.109 |
0.134 |
0.258 |
0.375 |
4.88 |
6 |
6.625 |
0.109 |
0.134 |
0.280 |
0.432 |
5.63 |
8 |
8.625 |
0.109 |
0.148 |
0.322 |
0.500 |
7.00 |
10 |
10.750 |
0.134 |
0.165 |
0.375 |
0.500 |
8.50 |
12 |
12.750 |
0.156 |
0.180 |
0.375 |
0.500 |
10.00 |
14 |
14.000 |
0.156 |
0.250 |
0.375 |
0.500 |
11.00 |
16 |
16.000 |
0.165 |
0.250 |
0.375 |
0.500 |
12.00 |
18 |
18.000 |
0.165 |
0.250 |
0.375 |
0.500 |
13.50 |
20 |
20.000 |
0.188 |
0.250 |
0.375 |
0.500 |
15.00 |
24 |
24.000 |
0.218 |
0.250 |
0.375 |
0.500 |
17.00 |
मानक |
ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316
|
नमूना |

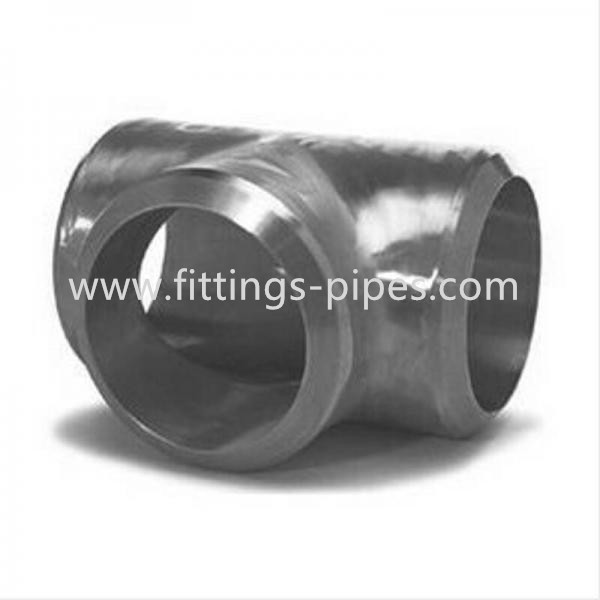

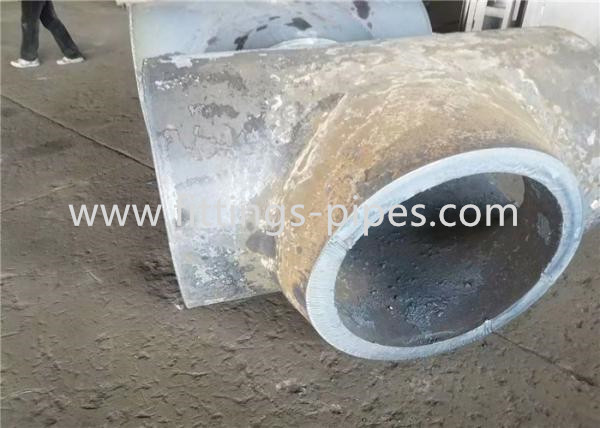

1. टी (सीधे और कम करने वाला) |
2.180 डीईजी रिटर्न |
|
3. कोहनी (45/90/180 डिग्री) |
|
4.कैप |
|
5. रेड्यूसर (एकाग्र और विलक्षण) |
|
प्रकार |
सीम या निर्बाध |
कोहनी की डिग्री |
45 डिग्री, 90 डिग्री, 180 डिग्री |
सतह |
ब्लैक पेंट, एंटी रस्ट ऑयल, हॉट-डुबकी गैल्वनाइज |
दीवार की मोटाई |
SCH5S, SCH10S, SCH10, SCH20, SCH30, SCH40, STD, XS, SCH60 |
SCH80, SCH100, SCH120, SCH140, SCH160, XXS, 2MM |
|
आकार |
1/2"-48" (डीएन15-डीएन1200) |
कनेक्शन |
वेल्डिंग |
आकार |
समान, कम करना |
प्रमाणपत्र |
आईएसओ 9 001 एपीआई टीयूवी |
आवेदन पत्र |
पेट्रोकेमिकल और गैस उद्योग, बिजली उद्योग, वाल्व उद्योग, जल कार्य, जहाज निर्माण उद्योग, निर्माण आदि |
