उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | hongcheng |
| प्रमाणन: | Pcoc, Reach, Iecee, Scoc, Epa, Gs |
| मॉडल संख्या: | 1/2" से 24 " |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 10पीसी |
| मूल्य: | consult |
| पैकेजिंग विवरण: | प्लाईवुड के मामले या पैलेट |
| प्रसव के समय: | 7-15 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | 2 मिलियन टन/वर्ष |
|
विस्तार जानकारी |
|||
| प्रमाणीकरण :: | एएसएमई, एएनएसआई, डीआईएन, जेआईएस, बीएस, केएस | सामग्री :: | मिश्र धातु |
|---|---|---|---|
| आपूर्ति की योग्यता:: | 5000 टन/माह | दीवार की मोटाई: | Sch5-Sch160 XXS, एसटीडी, एक्सएस, एसजीपी |
| कोण: | 45° 90 ° 180°, आदि | सामग्री:: | स्टेनलेस स्टील |
| प्रमुखता देना: | a335 p11 स्टील पाइप कोहनी,निर्बाध lr स्टील पाइप कोहनी,a335 p22 सीमलेस पाइप कोहनी; |
||
उत्पाद विवरण

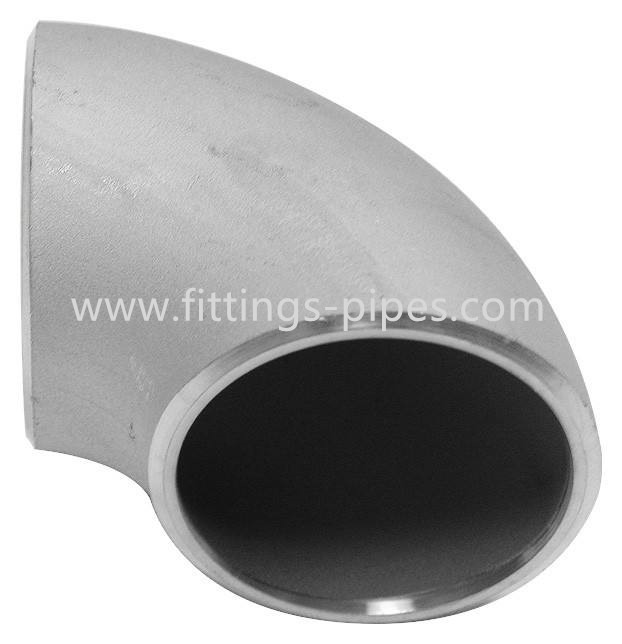

ASME SB366 WPNCMC रेड्यूसर ASTM B366 WPNCMC सीमलेस बट वेल्ड फिटिंग 90 डिग्री SCH40 स्टील पाइप रेड्यूसर
ASTM B366 ग्रेड WPNCMC फिटिंग क्या है?
ASTM B366 ग्रेड WPNCMC फिटिंग एक प्रकार की वेल्डेबल पाइप फिटिंग है जो प्रवाह की दिशा में बदलाव, शाखा बंद करने या पाइप के आकार को कम करने की अनुमति देती है।
एएसटीएम बी366 ग्रेड डब्ल्यूपीएनसीएमसी फिटिंग की विशिष्टता ~
| आकार | एएसटीएम बी366 डब्ल्यूपीएनसीएमसी सीमलेस बट वेल्ड फिटिंग: 1/2" - 10" |
| DIMENSIONS | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 |
| मोटाई | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS NACE MR 01-75 के साथ उपलब्ध |
| प्रकार | एएसटीएम बी366 ग्रेड डब्ल्यूपीएनसीएमसी बटवल्ड फिटिंग |
| आयुध डिपो | डीएन15-डीएन1200 |
| कनेक्शन | वेल्डिंग |
| बिस्तर त्रिज्या | R=1D, 2D, 3D, 5D, 6D, 8D, 10D या कस्टम ASME SB366 WPNCMC पाइप फिटिंग |
| सीमा | ½" NB to 24" Sch 10s, 40s, 80s, 160s, XXS में NB।(डीएन 6 ~ डीएन 100) एएसटीएम बी 366-डब्ल्यूपीएनसीएमसी बटवल्ड फिटिंग |
डिग्री | कोण: 22.5 डिग्री, 30 डिग्री, 45 डिग्री, 90 डिग्री, 180 डिग्री, 1.0 डी, 1.5 डी, 2.0 डी, 2.5 डी, 3 डी, 4 डी, 5 डी, 6 डी, 7 डी -40 डी। |
| प्रक्रिया | पुश, प्रेस, फोर्ज, कास्ट, आदि। |
| परीक्षण | एन 10204/3.1बी |
उत्पाद पैरामीटर
| एनपीएस | आयुध डिपो डी | 90° लंबे रेड सेंटर से अंत तक ए | 45° लंबा रेड सेंटर टू एंड बी | 90° केंद्र से अंत A | 45° केंद्र से अंत B |
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1 ¼ | 42.2 | 48 | 25 | 95 | 39 |
| 1½ | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2½ | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| साढ़े 3 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
3.1 एमटीसी की पेशकश ऑर्डर के बाद की जाती है और कार्गो के साथ भेज दी जाती है।
एएसटीएम बी366 ग्रेड डब्ल्यूपीएनसीएमसी फिटिंग का व्यास~
| पाइप का आकार नाम मात्र का | सभी फिटिंग | सभी फिटिंग | सभी फिटिंग | कोहनी / टीज़ | 180° रिटर्न बेंड्स | 180° रिटर्न बेंड्स | 180 डिग्री रिटर्न बेंड | कम करने वाली | टोपियां |
| एनपीएस | बेवेल में ओडी (1), (2) | अंत में आईडी | दीवार की मोटाई (3) | सेंटर-टू-एंड आयाम ए, बी, सी, एम | केंद्र से केंद्र O | बैक-टू-फेस K | सिरों का संरेखण U | कुल लंबाई एच | कुल लंबाई ई |
| ½ से 2½ | 0.06 | 0.03 | नाममात्र मोटाई का 87.5% से कम नहीं | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| 3 से 3 ½ | 0.06 | 0.06 | नाममात्र मोटाई का 87.5% से कम नहीं | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| 4 | 0.06 | 0.06 | नाममात्र मोटाई का 87.5% से कम नहीं | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| 5 से 8 | 0.09 | 0.06 | नाममात्र मोटाई का 87.5% से कम नहीं | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.25 |
| 10 से 18 | 0.16 | 0.12 | नाममात्र मोटाई का 87.5% से कम नहीं | 0.09 | 0.38 | 0.25 | 0.06 | 0.09 | 0.25 |
| 20 से 24 | 0.25 | 0.19 | नाममात्र मोटाई का 87.5% से कम नहीं | 0.09 | 0.38 | 0.25 | 0.06 | 0.09 | 0.25 |
| 26 से 30 | 0.25 | 0.19 | नाममात्र मोटाई का 87.5% से कम नहीं | 0.12 | … | … | … | 0.19 | 0.38 |
| 32 से 48 | 0.25 | 0.19 | नाममात्र मोटाई का 87.5% से कम नहीं | 0.19 | … | … | … | 0.19 | 0.38 |
