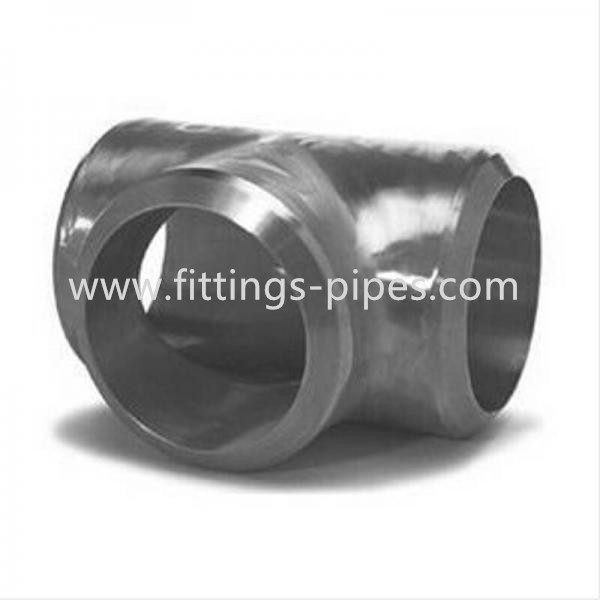

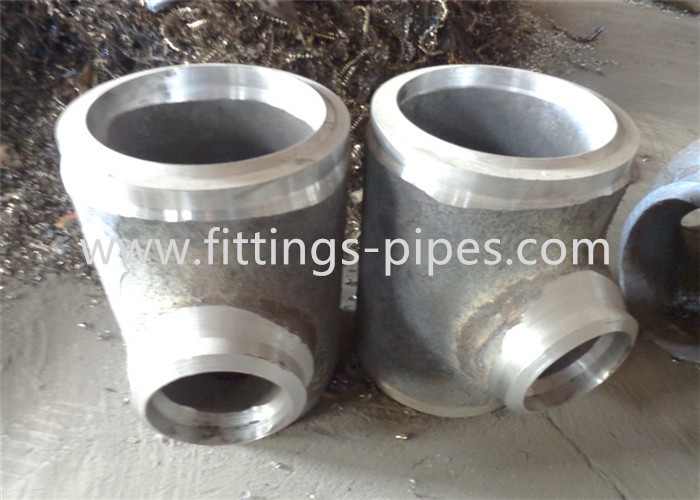

मिश्र धातु टी की उत्पादन विधि:
मिश्र धातु टी बनाने की मुख्य विधि मिश्र धातु टी को गर्म धक्का देकर एक निश्चित आकार बनाना है।इस हॉट पुशिंग फॉर्मिंग वर्क के उत्पादन के लिए आवश्यक उपकरण में एल्बो पुशिंग मशीन और हीटिंग डिवाइस शामिल हैं।मिश्र धातु टी के रिक्त का आकार एक निश्चित आकार है।इस प्रक्रिया में, कोहनी पुशर द्वारा रिक्त को पहले निष्क्रिय रूप से आगे बढ़ाया जाता है।आंदोलन के दौरान, हीटिंग डिवाइस इसे गर्म करता है, और बाईं ओर निश्चित आकार हो सकता है।एल्बो पुशर धातु सामग्री को विभिन्न आकृतियों में बना सकता है।इस प्रक्रिया के दौरान इसका आकार बदल गया है, लेकिन इसका आयतन नहीं बदला है।निर्मित मिश्र धातु टी, प्रत्येक भागों की मोटाई बहुत ही उचित और समान रूप से वितरित की जाती है, जो मिश्र धातु टी का उपयोग करने के लिए हमारे लिए अधिक सुविधाजनक बनाती है, और सभी पहलू अधिक सटीक होंगे।
एपी फिनिश साल्टेशन फिनिश
त्वरित विवरण:
सामग्री: कार्बन स्टील, एओली स्टील, सीमलेस स्टील
टेकनीक: जाली, फोर्जिंग बट वेल्डिंग
प्रकार: टी और क्रॉस
कनेक्शन: वेल्डिंग
आकार: कम करना
हेड कोड: गोल
आकार: 1/2-18
मानक: ASME B16.9 B16.49 B16.25
पैकिंग: लकड़ी के मामले या संरक्षक की मांग के रूप में
आयुध डिपो: 40mm-500mm
भूतल उपचार: जस्ती पेंटिंग या ग्राहकों की मांग के रूप में
WT:Sch10-Sch190 xxs
विवरण:
उत्पाद आइटम नंबर: 005 फिटिंग-कॉस्को स्टील
आकार: एनपीएस 1/2"-120"(डीएन15-3000)
किस्में: SCH5S/10S, SCH20/40/8 पाइप फिटिंग स्टेनलेस स्टील SMLS रेड्यूसर टी 0/160, STD/XS/XXS, SGP
| सामान्य पाइप का आकार | बेवेल पर बाहरी व्यास | केंद्र से अंत तक | ||||
| डीएन | डी1 | डी2 | सी | एम | ||
| सीरीज ए | सीरीज बी | सीरीज ए | सीरीज बी | |||
| 20×20×15 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 25×25×20 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25×25×15 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32×32×25 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32×32×20 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32×32×15 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40×40×32 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40×40×25 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40×40×20 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40×40×15 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50 × 50 × 40 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50 × 50 × 32 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50 × 50 × 25 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50 × 50 × 20 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65×65×50 | 76.1(73) | 76 | 60.3 | 57 | 76 | 70 |
| 65×65×40 | 76.1(73) | 76 | 48.3 | 45 | 76 | 67 |
| 65×65×32 | 76.1(73) | 76 | 42.4 | 38 | 76 | 64 |
| 65×65×25 | 76.1(73) | 76 | 33.7 | 32 | 76 | 57 |
| 80 × 80 × 65 | 88.9 | 89 | 76.1(73) | 76 | 86 | 83 |
| 80 × 80 × 50 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
| 80 × 80 × 40 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
| 80 × 80 × 32 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
| 90 × 90 × 80 | 101.6 | -- | 88.9 | -- | 95 | 92 |
| 90 × 90 × 65 | 101.6 | -- | 76.1(73) | -- | 95 | 89 |
| 90 × 90 × 50 | 101.6 | -- | 60.3 | -- | 95 | 83 |
| 90 × 90 × 40 | 101.6 | -- | 48.3 | -- | 95 | 79 |
| 100×100×90 | 114.3 | -- | 101.6 | -- | 105 | 102 |
| 100×100×80 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
| 100×100×65 | 114.3 | 108 | 76.1(73) | 76 | 105 | 95 |
| 100×100×50 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
| 100×100×40 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
| 125×125×100 | 139.7 | 133 | 114.3 | 108 | 124 | 117 |
| 125×125×90 | 139.7 | -- | 101.6 | -- | 124 | 114 |
| 125×125×80 | 139.7 | 133 | 88.9 | 89 | 124 | 111 |
| 125×125×65 | 139.7 | 133 | 76.1(73) | 76 | 124 | 108 |
| 125×125×50 | 139.7 | 133 | 60.3 | 57 | 124 | 105 |
| 150×150×125 | 168.3 | 159 | 139.7 | 133 | 143 | 137 |
| 150×150×100 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
| 150×150×90 | 168.3 | -- | 101.6 | -- | 143 | 127 |
| 150×150×80 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
| 150×150×65 | 168.3 | 159 | 76.1(73) | 76 | 143 | 121 |
| 200×200×150 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
| 200×200×125 | 219.1 | 219 | 139.7 | 133 | 178 | 162 |
| 200×200×100 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
| 200×200×90 | 219.1 | -- | 101.6 | -- | 178 | 152 |
| 250×250×200 | 273 | 273 | 219.1 | 219 | 216 | 203 |
| 250×250×150 | 273 | 273 | 168.3 | 159 | 216 | 194 |
| 250×250×125 | 273 | 273 | 139.1 | 133 | 216 | 191 |
| 250×250×100 | 273 | 273 | 114.3 | 108 | 216 | 184 |
| 300×300×250 | 323.9 | 325 | 273 | 273 | 254 | 241 |
| 300×300×200 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
| 300×300×150 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
| 300×300×125 | 323.9 | 325 | 139.7 | 133 | 254 | 216 |
| 350×350×300 | 355.6 | 377 | 323 | 325 | 279 | 270 |
| 350×350×250 | 355.6 | 377 | 273 | 273 | 279 | 257 |
| 350×350×200 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
| 350×350×150 | 255.6 | 377 | 168.3 | 159 | 279 | 238 |
| 400×400×350 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
| 400×400×300 | 406.4 | 426 | 323.9 | 325 | 305 | 295 |
| 400×400×250 | 406.4 | 426 | 273 | 273 | 305 | 283 |
| 400×400×200 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
| 400×400×150 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
| 450×450×400 | 457.2 | 478 | 406.4 | 426 | 343 | 330 |
| 450×450×350 | 457.2 | 478 | 355.6 | 377 | 343 | 330 |
| 450×450×300 | 457.2 | 478 | 323.9 | 325 | 343 | 321 |
| 450×450×250 | 457.2 | 478 | 273 | 273 | 343 | 308 |
| 450×450×200 | 457.2 | 478 | 219.1 | 219 | 343 | 298 |
| 500×500×450 | 508 | 529 | 457.2 | 478 | 381 | 368 |
| 500 × 500 × 400 | 508 | 529 | 406.4 | 426 | 381 | 356 |
| 500 × 500 × 350 | 508 | 529 | 355.6 | 377 | 381 | 356 |
| 500 × 500 × 300 | 508 | 529 | 323.9 | 325 | 381 | 346 |
| 500×500×250 | 508 | 529 | 273 | 273 | 381 | 333 |
| 500 × 500 × 200 | 508 | 529 | 219.1 | 219 | 381 | 324 |
