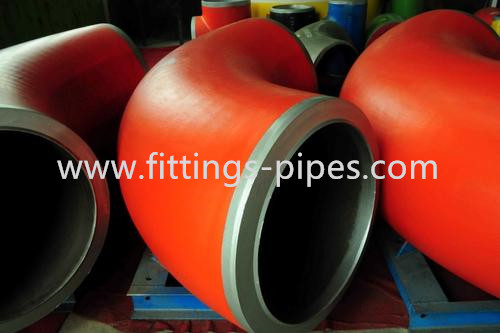

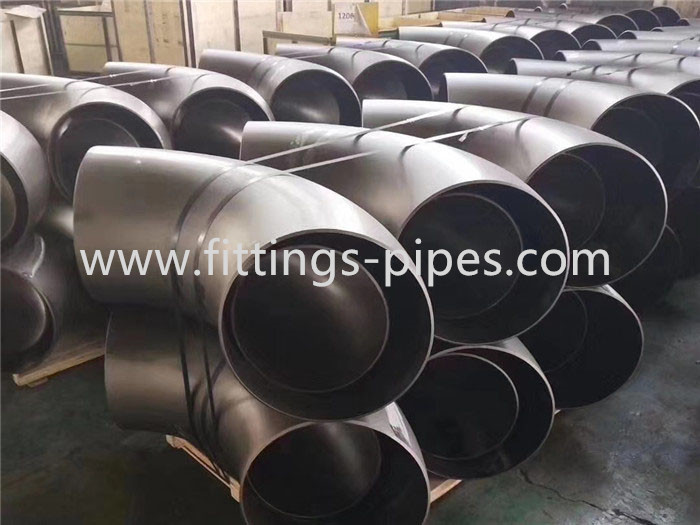

A234GR। WP11-S लॉन्ग डायमीटर अलॉय सीमलेस एल्बो 20" 45° S60

बट-वेल्डिंग पाइप फिटिंग विवरण

सामग्री

कार्बन स्टील :

ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16Mn,

दीन St37, St45.8, St52.4, St.35.8, St.35.8।

स्टेनलेस स्टील:

1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti

00Cr17Ni14Mo2 304 304L 316 316L

अलॉय स्टील:

16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1,

A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

मानक

एएसटीएम / जेआईएस / डीआईएन / बीएस / जीबी / गोस्ट

नमूना

1.टी (स्ट्रेट एंड रिड्यूसिंग) 2.180 डीईजी रिटर्न

3. कोहनी (45/90/180 डीईजी) 4. कैप

5. रेड्यूसर (संकेंद्रित और सनकी)

प्रकार

सीवन या निर्बाध

कोहनी की डिग्री

45 डिग्री, 90 डिग्री, 180 डिग्री

सतह

ब्लैक पेंट, एंटी रस्ट ऑयल, हॉट-डिप्ड गैल्वनाइज

दीवार की मोटाई

SCH5S, SCH10S, SCH10, SCH20, SCH30, SCH40, STD, XS, SCH60,

SCH80, SCH100, SCH120, SCH140, SCH160, XXS, 2MM

आकार

1/2"-48"(डीएन15-डीएन1200)

कनेक्शन

वेल्डिंग

आकार

बराबर, कम करना

प्रमाणपत्र

आईएसओ 9001

आवेदन

पेट्रोलियम, रसायन, बिजली, गैस, धातु विज्ञान, जहाज निर्माण, निर्माण, आदि

संबंधित उत्पाद

1. कार्बन स्टील निपल्स और सॉकेट

2. निकला हुआ किनारा

3. निंदनीय लोहे के पाइप फिटिंग

4. पाइप

5. उच्च दबाव फिटिंग

6. वाल्व

7. पीटीएफई। थ्रेड सील टेप

8. पीतल की फिटिंग

9. तन्य लौह पाइप फिटिंग

10. तांबे की फिटिंग

11. सेनेटरी फिटिंग, आदि।

12. ग्रूव्ड फिटिंग

ग्राहकों के चित्र या डिजाइन उपलब्ध हैं।

पैकेट

1> 1/2 "- 2" डिब्बों में।

2> 2 से ऊपर "लकड़ी के मामलों में।

पैलेट द्वारा बड़ा आकार काम करने योग्य है।

वितरण विवरण

प्रत्येक आदेश की मात्रा और विशिष्टताओं के अनुसार।

जमा प्राप्त करने के 15 से 20 दिनों के बाद सामान्य डिलीवरी का समय होता है।

यूनिट: इंच

नाममात्र

पाइप

आकार

दीया के बाहर।

(ओडी)

दीवार की मोटाई (टी)

90o एल/आर एल्बो सेंटर टू एंड ए

45o एल/आर एल्बो सेंटर टू एंड बी

90o एस/आर एल्बो सेंटर टू एंड ए

अनुसूची 5एस

अनुसूची 10 एस

अनुसूची 40 एस

Sch.80S

1/2

0.840

0.065

0.083

0.109

0.147

1.50

0.625

3/4

1.050

0.065

0.083

0.113

0.154

1.12

0.438

1

1.315

0.065

0.109

0.133

0.179

1.50

0.875

1.00

1-1/4

1.660

0.065

0.109

0.140

0.191

1.88

1.00

1.25

1-1/2

1.900

0.065

0.109

0.145

0.200

2.25

1.12

1.50

2

2.375

0.065

0.109

0.154

0.218

3.00

1.38

2.00

2-1/2

2.875

0.083

0.120

0.203

0.276

3.75

1.75

2.50

3

3.500

0.083

0.120

0.216

0.300

4.50

2.00

3.00

4

4.500

0.083

0.120

0.237

0.337

6.00

2.50

4.00

5

5.563

0.109

0.134

0.258

0.375

7.50

3.12

5.00

6

6.625

0.109

0.134

0.280

0.432

9.00

3.75

6.00

8

8.625

0.109

0.148

0.322

0.500

12.00

5.00

8.00

10

10.750

0.134

0.165

0.375

0.500

15.00

6.25

10.00

12

12.750

0.156

0.180

0.375

0.500

18.00

7.50

12.00

14

14.000

0.156

0.250

0.375

0.500

21.00

8.75

14.00

16

16.000

0.165

0.250

0.375

0.500

24.00

10.00

16.00

18

18.000

0.165

0.250

0.375

0.500

27.00

11.25

18.00

20

20.000

0.188

0.250

0.375

0.500

30.00

12.50

20.00

24

24.000

0.218

0.250

0.375

0.500

36.00

13.50

24.00

श्रेणी

सी

एम.एन.

पी ≤

एस ≤

सी

करोड़

एमओ

P11

0.05-0.15

0.30-0.60

0.025

0.025

0.50-1.00

1.00-1.50

0.44-0.65

P22

0.05-0.16

0.30-0.60

0.025

0.025

≤0.50

1.90-2.60

0.87-1.13

पी 5

≤0.15

0.30-0.60

0.025

0.025

≤0.50

4.00-6.00

0.45-0.65

पी 9

≤0.15

0.30-0.60

0.025

0.025

0.25-1.00

8.00-10.00

0.90-1.10

प91

0.08-0.12

0.30-0.60

0.020/0.010

0.020/0.010

0.02-0.50

8.00-9.50

0.85-1.05

P92

0.07-0.13

0.30-0.60

0.020/0.010

0.020/0.010

≤0.50

8.50-9.50

0.30-0.60
