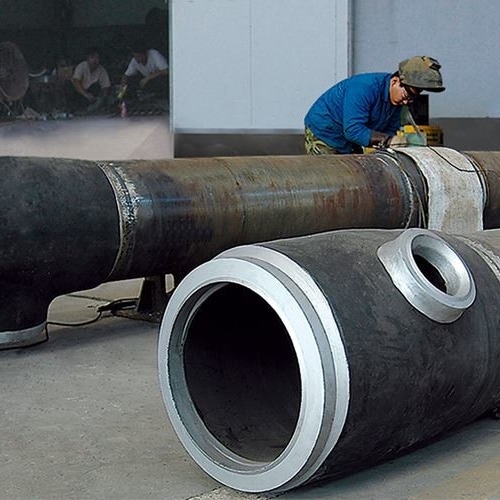

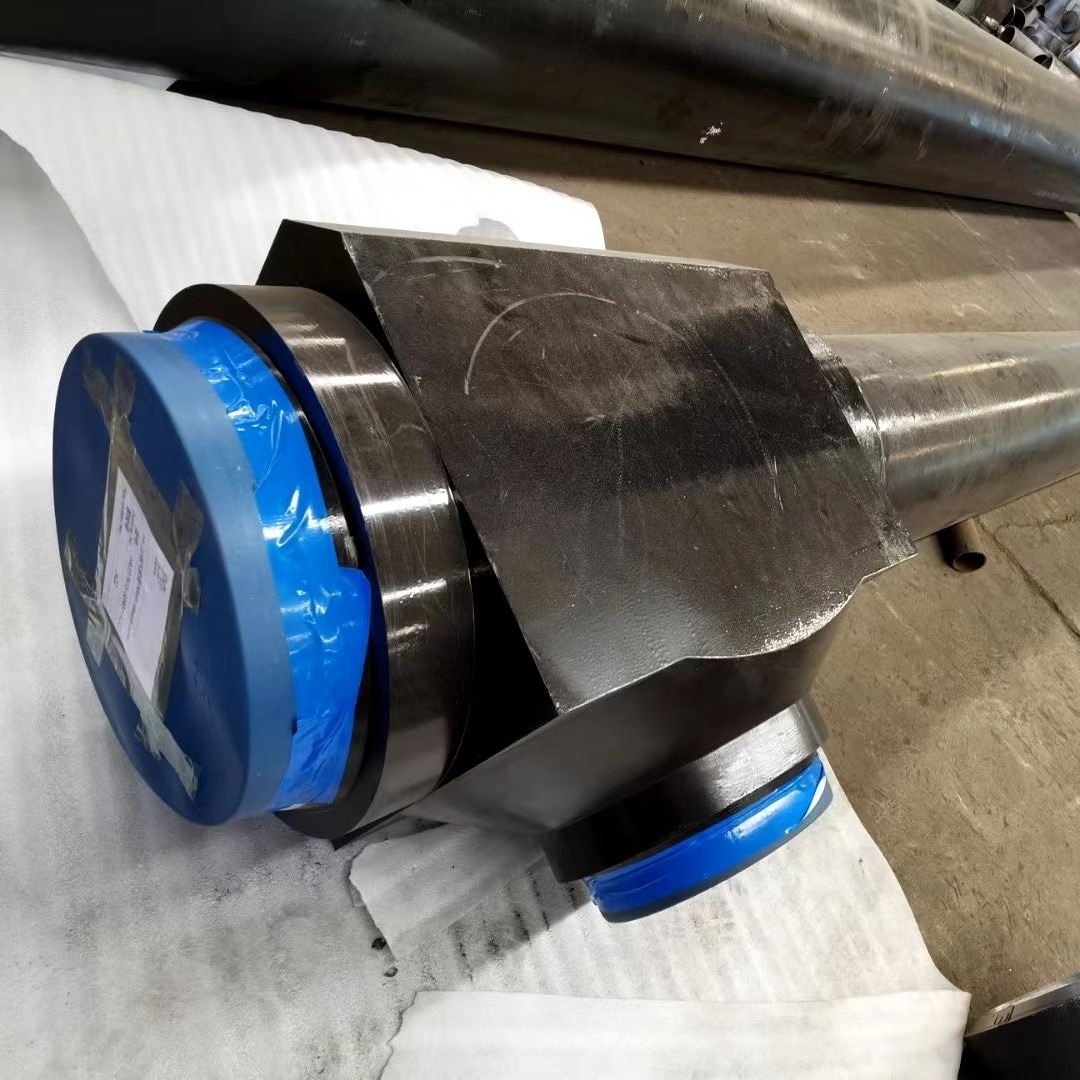

Dn500 A234 Wp91 पूर्वनिर्मित पाइप स्पूल ASME API CE प्रमाणन:

उत्पाद विवरण

पूर्वनिर्मित पाइप Dn500 A234 Wp91 स्वनिर्धारित दबाव पोत पावर प्लांट पाइपलाइन

औद्योगिक निर्माण परियोजनाओं में, पाइपलाइन निर्माण का कार्यभार बड़ा होता है, भवन की गुणवत्ता की आवश्यकताएं अधिक और अधिक होती हैं, और पाइपलाइन निर्माण कार्यों की संख्या दोगुनी हो जाती है।हालांकि, पाइपलाइन निर्माण प्रक्रिया जटिल है और घटकों की संख्या बहुत बड़ी है।जब पाइपलाइन निर्माण की शर्तें पूरी होती हैं, तो पाइपलाइन स्थापना के लिए निर्माण अवधि कम होती है और कार्य भारी होता है, और निर्माण अवधि के लिए भीड़ की घटना अक्सर होती है।पाइपलाइन का औद्योगीकृत प्रीफैब्रिकेशन बहुत महत्वपूर्ण है।

लघु निर्माण चक्र, उच्च उत्पादन क्षमता और उच्च वेल्डिंग योग्यता दर के फायदे के कारण पाइपलाइन फैक्ट्री प्रीफैब्रिकेशन को उसी उद्योग द्वारा गहराई से महत्व दिया जाता है, जो निर्माण दक्षता और निर्माण गुणवत्ता में काफी सुधार करता है।

फैक्टरी प्रीफैब्रिकेशन प्रक्रिया

चार प्रमुख चैनल:

1: मुख्य भाप पाइपलाइन (सुपरहीटर के आउटलेट हेडर और उच्च दबाव मुख्य वाल्व इंटरफ़ेस के बीच दो उच्च तापमान और उच्च दबाव वाली भाप पाइपलाइन);

2: हॉट रीहीट स्टीम पाइप (दो उच्च तापमान और उच्च दबाव वाले स्टीम पाइप, रीहीटर के आउटलेट हेडर से मध्यम दबाव मुख्य वाल्व के इंटरफेस तक);

3: कोल्ड और रीहीट स्टीम पाइप (हाई-प्रेशर सिलेंडर के स्टीम एग्जॉस्ट पोर्ट और रीहीटर के इनलेट हेडर इंटरफेस के बीच दो हाई-टेम्परेचर और हाई-प्रेशर स्टीम पाइप);

4: उच्च दबाव पानी की आपूर्ति पाइपलाइन (इलेक्ट्रिक फीड पंप के आउटलेट और अर्थशास्त्री के इनलेट के हेडर इंटरफेस के बीच उच्च दबाव बॉयलर आपूर्ति पानी की पाइपलाइन)

चार प्रमुख पाइपलाइन मुख्य भाप पाइपलाइन, गर्म खंड भाप पाइपलाइन को फिर से गरम करना, ठंडे खंड भाप पाइपलाइन को फिर से गरम करना और उच्च तापमान और उच्च दबाव भाप पानी पाइपलाइन में मुख्य जल आपूर्ति पाइपलाइन को संदर्भित करती है।

फैक्ट्री प्रीफैब्रिकेशन, थर्मल पावर प्लांट निर्माण के लिए प्रासंगिक मानकों और विनियमों के अनुसार डिजाइन संस्थान द्वारा प्रदान किए गए पावर स्टेशन पाइपलाइन डिजाइन चित्रों के विस्तृत अपघटन को संदर्भित करता है, और उपकरण, प्रौद्योगिकी और प्रक्रियाओं के उपयोग (झुकने, बेवलिंग, वेल्डिंग, गर्मी उपचार, अंकन, सफाई, पेंटिंग, सुरक्षा, निरीक्षण) और पाइपिंग के अन्य फायदे।पाइपलाइन फैक्ट्री प्रीफैब्रिकेशन के मॉडल का व्यापक रूप से बिजली संयंत्र निर्माण में उपयोग किया गया है और इसने कई लाभ दिखाए हैं।

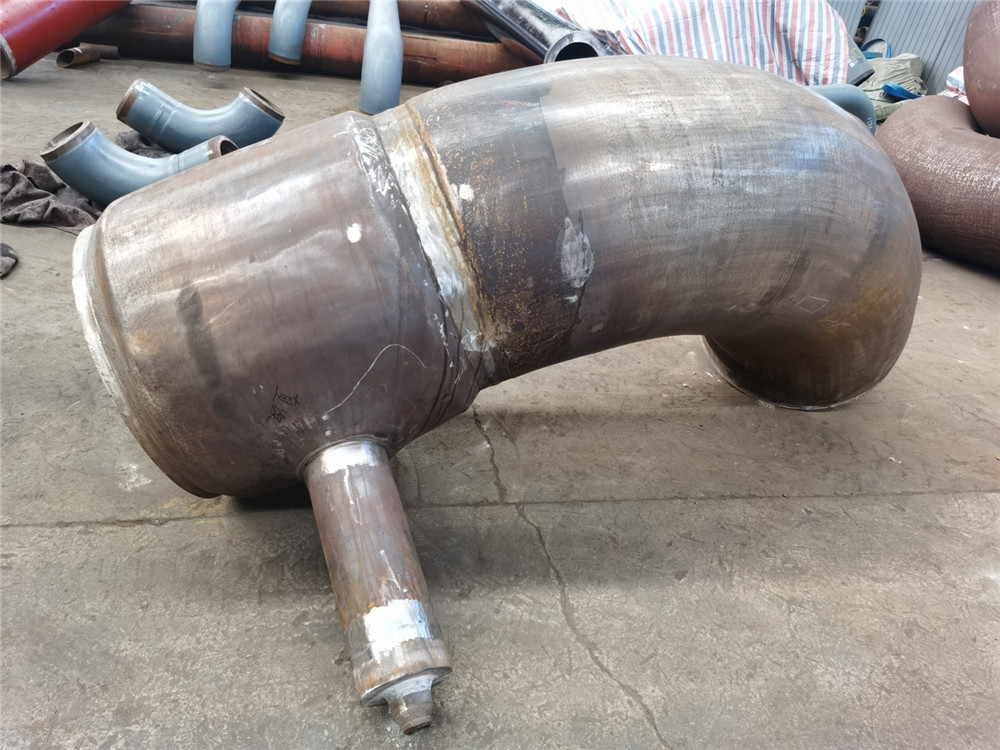

पाइपलाइन फैक्ट्री प्रीफैब्रिकेशन का मुख्य कार्य कोहनी है: बिजली पाइपलाइनों के लेआउट डिजाइन में बड़ी संख्या में मानक कोहनी का उपयोग किया जाता है, और कोहनी के दोनों सिरों पर वेल्ड की आवश्यकता होती है।विशेष रूप से पावर स्टेशन के संचालन के बाद इन-सर्विस निरीक्षण में बहुत अधिक जनशक्ति और भौतिक संसाधनों की खपत होती है।इसके अलावा, मानक कोहनी में लगभग कोई सीधा खंड नहीं होता है, और वेल्डिंग सीम वेल्डिंग के दौरान चाप के शुरुआती बिंदु पर स्थित होता है, जो कि वह स्थान है जहां तरल पदार्थ खराब होता है और वैकल्पिक तनाव सबसे अधिक होता है।इसलिए, कोहनी के बजाय कोहनी का उपयोग उद्योग में अधिक से अधिक लोगों की आम सहमति बन गया है।

चार प्रमुख बिजली पाइप उच्च दबाव वाली मोटी दीवार वाले पाइप हैं, और पारंपरिक झुकने की प्रक्रिया ज्यादातर गर्म झुकने और दबाने वाली होती है।गर्म झुकाव मध्यम और उच्च आवृत्ति शक्ति का उपयोग स्थानीय रूप से चरण संक्रमण तापमान से ऊपर पाइप सामग्री की परिधि को गर्म करने के लिए करना है, और फिर बाहरी बल की कार्रवाई के तहत प्रीसेट ट्रैक के साथ पाइप सामग्री को एक निश्चित वक्रता त्रिज्या और कोण पर मोड़ना है। .इस प्रक्रिया का नुकसान यह है कि हीटिंग की गति धीमी होती है, आंतरिक और बाहरी दीवारों का तापमान असमान होता है, तापमान अंतर अच्छी तरह से नियंत्रित नहीं होता है, और ट्यूब की सतह पर एक ऑक्साइड परत बन जाती है।उच्च खपत, प्रदूषण और कम दक्षता।प्रेस झुकने ऊपरी मोल्ड के माध्यम से पाइप सामग्री को दबाने के लिए हाइड्रोलिक प्रेस का दबाव है, ताकि निचले मोल्ड के आकार के समान घुमावदार पाइप प्राप्त करने के लिए पाइप सामग्री को प्लास्टिक रूप से विकृत किया जा सके।इस सरल समर्थित बीम सिद्धांत द्वारा बनाया गया चाप एक मानक चाप नहीं है, इसलिए झुकने वाले त्रिज्या को सटीक रूप से नियंत्रित करना और मापना मुश्किल है।दबाने की प्रक्रिया के दौरान, ट्यूब सामग्री का आंतरिक चाप पक्ष संकुचित होता है और बाहरी चाप पक्ष खींचा जाता है, और मुआवजे के उपायों के बिना, खींची गई सतह की पतली मात्रा को नियंत्रित करना मुश्किल होता है।नियंत्रित करना भी मुश्किल है।

इलेक्ट्रिक पावर उद्योग के विकास के साथ, सुपरक्रिटिकल और अल्ट्रा-सुपरक्रिटिकल इकाइयों के मुख्य स्टीम पाइप के विनिर्देश ID425X 129 तक पहुंच गए हैं, और रीहीटिंग हॉट सेक्शन के मुख्य पाइप के विनिर्देश ID883X72 तक पहुंच गए हैं।सामग्री: एएसटीएम, ए335, पी92।पारंपरिक गर्म झुकने की प्रक्रिया के दोष अधिक से अधिक स्पष्ट होते जा रहे हैं: पाइप की दीवार की मोटाई बढ़ जाती है, खासकर जब यह 10 मिमी से अधिक तक पहुंच जाती है, झुकने की प्रक्रिया के दौरान पाइप की आंतरिक और बाहरी दीवारों के बीच तापमान का अंतर भी होता है बड़े, और उत्पादन आवश्यकताओं को पूरा करना मुश्किल है;हाइड्रोलिक उपकरण की आवश्यकताएं और भी अधिक हैं।एल्बो की गुणवत्ता सुनिश्चित करना भी मुश्किल है, जो इलेक्ट्रिक पावर एस्कॉर्ट उद्योग के लिए बड़ी चुनौतियां लेकर आता है।
