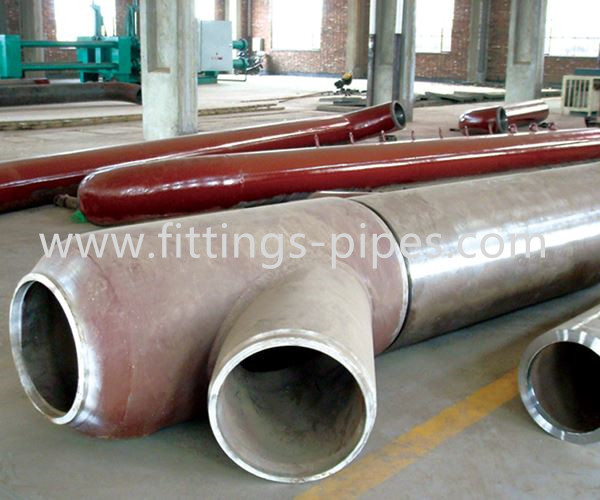

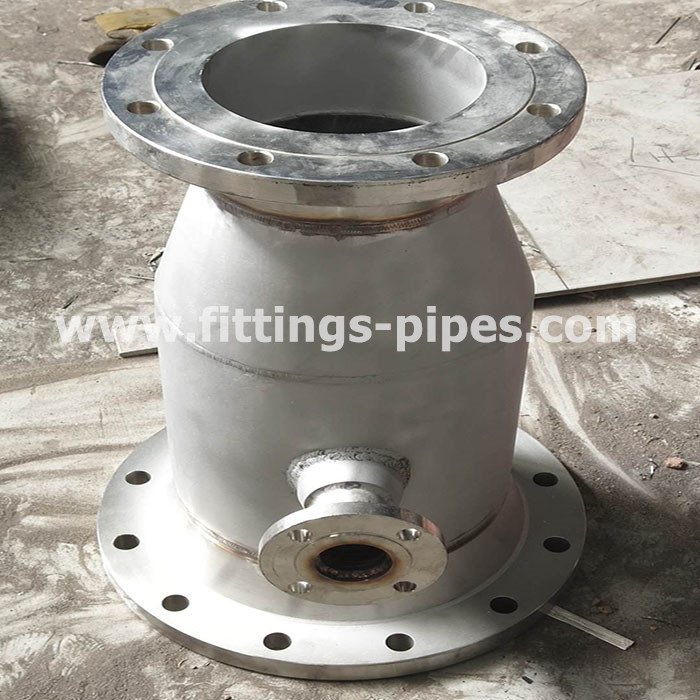

ओडीएम प्रीफैब्रिकेटेड पाइप स्पूल, पावर कंस्ट्रक्शन के लिए एसएस पाइप फैब्रिकेशन:

उत्पाद विवरण

पूर्वनिर्मित पाइप अनुकूलित फिटिंग मिश्र धातु इस्पात / स्टेनलेस स्टील पाइप बिजली के लिए पूर्वनिर्मित निर्माण

पावर प्लांट फैक्ट्री पाइपिंग में चार प्रमुख पाइपलाइन, चार प्रमुख पाइपलाइन

यह ताप विद्युत संयंत्रों में चार प्रमुख पाइपलाइनों का एक पेशेवर निर्माता है।कंपनी मिश्र धातु उच्च दबाव मिश्र धातु स्टील पाइप और मिश्र धातु पाइप फिटिंग की एक सहायक आपूर्ति इकाई है।यह सहायक कार्य भी करता है, और आयातित उच्च दबाव मिश्र धातु कोहनी, मिश्र धातु पाइप फिटिंग, और मिश्र धातु पाइप झुकने सेवाओं का निर्माण करता है।यह एक जटिल एकीकृत भंडारण, संचालन और प्रसंस्करण है।20,000 टन पाइप और स्टील पाइप भंडारण गोदाम आरक्षित करें।हमारी कंपनी के पास स्वतंत्र आयात और निर्यात अधिकार हैं, और बाजार का विस्तार जापान, जर्मनी, इटली, स्पेन, संयुक्त राज्य अमेरिका, स्विट्जरलैंड, पोलैंड, अर्जेंटीना, दक्षिण कोरिया और अन्य देशों में हो गया है।

विद्युत संयंत्र में चार प्रमुख पाइपलाइनों का विस्तृत विवरण:

1. मुख्य भाप पाइपलाइन की सामग्री चयन

विद्युत ऊर्जा मंत्रालय के संबंधित विभागों की पावर स्टेशन पाइपलाइन और फिटिंग की मानकीकरण बैठक में पावर स्टेशन की मुख्य भाप और पानी की पाइपलाइनों के विनिर्देशों का प्रस्ताव रखा गया।उनमें से, 300MW इकाई के मुख्य भाप प्रणाली के पर्यवेक्षक ने A335P22 मिश्र धातु पाइप के उपयोग की सिफारिश की।तब से, अधिकांश घरेलू 300Mw इकाई परियोजनाओं को तदनुसार चुना गया है, और संबंधित निर्माताओं ने A335P22 मिश्र धातु पाइप विनिर्देश के अनुसार मिलान पाइप फिटिंग भी विकसित की है।जिन 300MW इकाइयों को परिचालन में लाया गया है, जैसे कि जिंगगांगशान हुआनेंग पावर प्लांट और फेंगचेंग पावर प्लांट की मुख्य स्टीम पाइपलाइन और स्टीम हॉट सेक्शन पाइपलाइन को फिर से गरम करना, सभी A335P22 मिश्र धातु ट्यूबों का उपयोग करते हैं।A335P91 मिश्र धातु पाइप एक बेहतर 9Cr1Mo उच्च शक्ति वाला मार्टेंसिटिक गर्मी प्रतिरोधी स्टील है।क्योंकि P91 मिश्र धातु स्टील पाइप में उच्च तापमान शक्ति, उच्च ऑक्सीकरण प्रतिरोध और उच्च तापमान भाप संक्षारण प्रतिरोध की विशेषताएं हैं, इसका व्यापक रूप से 1980 के दशक में ब्रिटेन, संयुक्त राज्य अमेरिका, जर्मनी और अन्य देशों में बिजली स्टेशन के उपकरण में उपयोग किया गया है।1990 के दशक से, मेरे देश ने धीरे-धीरे ए335पी91 का उपयोग मुख्य भाप पाइपलाइन के लिए सामग्री के रूप में और बिजली स्टेशन के भाप गर्म खंड पाइपलाइन को फिर से गरम करने के लिए किया है।

P91 स्टील की ताकत P22 की तुलना में अधिक है, और तापमान में वृद्धि के साथ इसकी ताकत कम हो जाती है।20 ℃ पर, P91 मिश्र धातु टी की तन्य शक्ति P22 मिश्र धातु टी की तुलना में 41.6% अधिक है;538 ℃ पर, P91 स्टील का स्वीकार्य तनाव लेकिन यह P22 स्टील की तुलना में 83.3% अधिक है।यह ठीक है क्योंकि P91 स्टील में उच्च तापमान पर P22 स्टील की तुलना में बहुत अधिक स्वीकार्य तनाव है।यह मुख्य स्टीम पाइप के रूप में उपयोग किए जाने पर P22 स्टील की तुलना में दीवार की मोटाई को बहुत पतला बनाता है।यह मुख्य कारण है कि बड़ी इकाइयों में P91 स्टील का अधिक से अधिक व्यापक रूप से उपयोग किया जाता है।मुख्य भाप पाइप में प्रयुक्त P91 मिश्र धातु पाइप फिटिंग और P22 मिश्र धातु पाइप फिटिंग के बीच प्रारंभिक तुलना।जब मुख्य स्टीम पाइप P22 सामग्री से बना होता है, तो मुख्य पाइप विनिर्देश Φ368×82 होता है, और शाखा पाइप विनिर्देश Φ273×62.23 होता है;P91 सामग्री का उपयोग करते समय, मुख्य पाइप विनिर्देश Φ368.3×40 है, और शाखा पाइप विनिर्देश Φ273×30 है।तुलना से पता चलता है कि मुख्य पाइप की दीवार की मोटाई 42 मिमी कम हो गई है, और कमी दर 51.2% है;शाखा पाइप की दीवार की मोटाई 32.23 मिमी कम हो जाती है, और कमी दर 51.8% है।मिश्र धातु पाइप का कुल वजन बहुत कम हो जाता है, और पाइपों का कुल वजन अनुपात P91/P22=1/2.18 है।

वर्तमान में, बाजार मूल्य में उतार-चढ़ाव के साथ, मिश्र धातु पाइप P91/P22 का इकाई वजन मूल्य अनुपात लगभग 1.4 से 1.95 है।चूंकि पाइप के कुल वजन में कमी मूल्य वृद्धि के प्रभाव से अधिक है, इसलिए मुख्य स्टीम पाइप के लिए P91 का उपयोग करना किफायती है।इसके अलावा, पाइपलाइन की पतली दीवार की मोटाई के कारण, उपकरण इंटरफेस के लिए पाइपलाइन के जोर और क्षण को कम किया जा सकता है।इसी समय, पाइपलाइन के वजन में कमी के कारण, समर्थन और हैंगर का भार तदनुसार कम हो जाता है।न केवल समर्थन और हैंगर की लागत बचाई जाती है, बल्कि संबंधित पाइपलाइन स्थापना लागत और सिविल निर्माण लागत भी बचाई जाएगी।

2. भाप गर्म अनुभाग पाइपलाइन को फिर से गरम करने के लिए पाइप सामग्री चयन

रीहीटिंग हॉट सेक्शन में पाइप बड़े व्यास की पतली दीवार वाले पाइप होते हैं।यदि P91 मिश्र धातु स्टील पाइप का उपयोग किया जाता है, तो पहले से ही पतली दीवार की मोटाई पतली होगी।क्योंकि गणना की गई पाइप की दीवार सुरक्षा के दृष्टिकोण से बहुत पतली है, दीवार की मोटाई का वास्तविक मूल्य गणना मूल्य से बहुत बड़ा है।इस तरह, P22 की तुलना में, P91 मिश्र धातु पाइप का उपयोग कम किफायती है।जब पी 22 मिश्र धातु पाइप का उपयोग गर्म खंड को गर्म करने में किया जाता है, तो मुख्य पाइप विनिर्देश Φ635 × 31 होता है, और शाखा पाइप विनिर्देश Φ508 × 24.8 होता है;जब P91 सामग्री का उपयोग किया जाता है, तो मुख्य पाइप विनिर्देश Φ727.96×21.03 होता है, और शाखा पाइप विनिर्देश Φ632.97×17.98 होता है।, मुख्य पाइपलाइन की दीवार की मोटाई 10 मिमी कम कर दी गई है, शाखा पाइपलाइन की दीवार की मोटाई 6.8 मिमी कम कर दी गई है, पाइपलाइन का कुल वजन ज्यादा नहीं बदला है, और कुल पाइपलाइन वजन अनुपात P91/P22=1 /1.39 मूल्य अनुपात से बहुत अधिक है, इसलिए अभी भी P22 पाइप का उपयोग करने की अनुशंसा की जाती है।

3. स्टीम कोल्ड सेक्शन को फिर से गरम करने के लिए पाइप सामग्री का चयन

पूर्व विद्युत मंत्रालय के संबंधित विभागों के पावर स्टेशन पाइप फिटिंग की मानकीकरण बैठक के अनुसार, 300MW इकाइयों के उपयोग में अनुभव के अनुसार, A672B70CL32 इलेक्ट्रोफ्यूजन वेल्डेड स्टील पाइप का उपयोग A106B सीमलेस स्टील पाइप के बजाय किया जाना चाहिए। गर्म भाप का ठंडा खंड, जो तकनीकी आवश्यकताओं को भी पूरा कर सकता है।कोल्ड सेक्शन मेन पाइप A106B सीमलेस स्टील पाइप के बजाय A672B70CL32 सीम स्टील को अपनाता है।सीम वेल्डेड स्टील पाइप A106B सीमलेस स्टील पाइप की तुलना में बहुत सस्ता है, जो कि सीमलेस स्टील पाइप का लगभग 1/3 है।सीम वेल्डेड स्टील पाइप की दीवार की मोटाई का विचलन सीमलेस स्टील पाइप की तुलना में छोटा है, और इसकी गुणवत्ता सीमलेस स्टील पाइप से कम नहीं है।

4. उच्च दबाव वाले पानी की आपूर्ति पाइप का चयन

उच्च दबाव वाली पानी की आपूर्ति पाइपलाइन आमतौर पर St4518/Ⅲ पाइप का उपयोग करती है, जिसे इस परियोजना में 15NiCuMoNb5 के लिए अनुकूलित किया गया है।मुख्य पाइप विनिर्देश Φ406.4×50 से Φ355.6×25 में बदल दिया गया है, और शाखा पाइप विनिर्देश Φ298.6×36 से Φ244.5×20.15NiCuMoNb5 St4518/III के लोचदार मापांक और रैखिक विस्तार गुणांक में बदल दिया गया है। बहुत समान हैं, लेकिन 15NiCuMoNb5 का स्वीकार्य तनाव St4518/III की तुलना में बहुत बड़ा है।इसलिए, जब उच्च दबाव वाली जल आपूर्ति पाइपलाइन में 15NiCuMoNb5 का उपयोग किया जाता है, तो पाइपलाइन की दीवार की मोटाई 50% तक कम की जा सकती है।हैंगर की भौतिक खपत को काफी बचाया जा सकता है, अर्थव्यवस्था अधिक उचित है, और परियोजना लागत को प्रभावी ढंग से कम किया जा सकता है।इसलिए, उच्च दबाव वाले पानी की आपूर्ति पाइप के लिए 15NiCuMoNb5 मिश्र धातु कोहनी, WB36 मिश्र धातु कोहनी, WB36 मिश्र धातु टी, WB36 मिश्र धातु reducer, और 15NiCuMoNb5 मिश्र धातु टी का उपयोग किया जाता है।

हमारी कंपनी पावर प्लांट इंफ्रास्ट्रक्चर (पुनर्निर्माण और विस्तार सहित) परियोजनाओं के लिए आवश्यक सभी प्रकार के पाइप, पाइप, पाइप फिटिंग और फैक्ट्री प्रोसेसिंग तैयारी प्रदान करती है, अर्थात् मुख्य स्टीम पाइप, मिश्र धातु पाइप फिटिंग, स्टीम पाइप, मिश्र धातु पाइप फिटिंग (हॉट सेक्शन, कोल्ड) अनुभाग), मुख्य जल आपूर्ति पाइपलाइनों, पाइप फिटिंग, बाईपास सिस्टम आदि के लिए उच्च तापमान और उच्च दबाव वाले सीमलेस स्टील पाइप। कंपनी ने एक सख्त गुणवत्ता प्रबंधन प्रणाली तैयार की है, और विभिन्न पाइपलाइन सामग्री की आपूर्ति प्रासंगिक अंतरराष्ट्रीय और घरेलू मानकों को सख्ती से लागू करती है। अमेरिकी asme, astm श्रृंखला, जर्मन दीन श्रृंखला, यूरोपीय एन श्रृंखला और अंतर्राष्ट्रीय gb श्रृंखला, और सभी उत्पाद दस्तावेजों पर आधारित है।पूरी जानकारी।मुख्य फर्नेस ट्यूब सामग्री: ST45.8/iii, 20G, A106b, 15CrMoG, 12Cr1MoVG, 10CrMo910, 12Cr2MoWWTib, T91, T92, Tp304H, Tp347H, super304h, T23, T24, आदि। बुनियादी ढांचे के लिए चार प्रमुख पाइपलाइनों की मुख्य सामग्री: A335P92, A335P91, A335P22, A335P11, A672B70CL32, A691Gr2-1 / 4CrCL22, A106b, 15NiCuMoNb5 (WB36), आदि।
