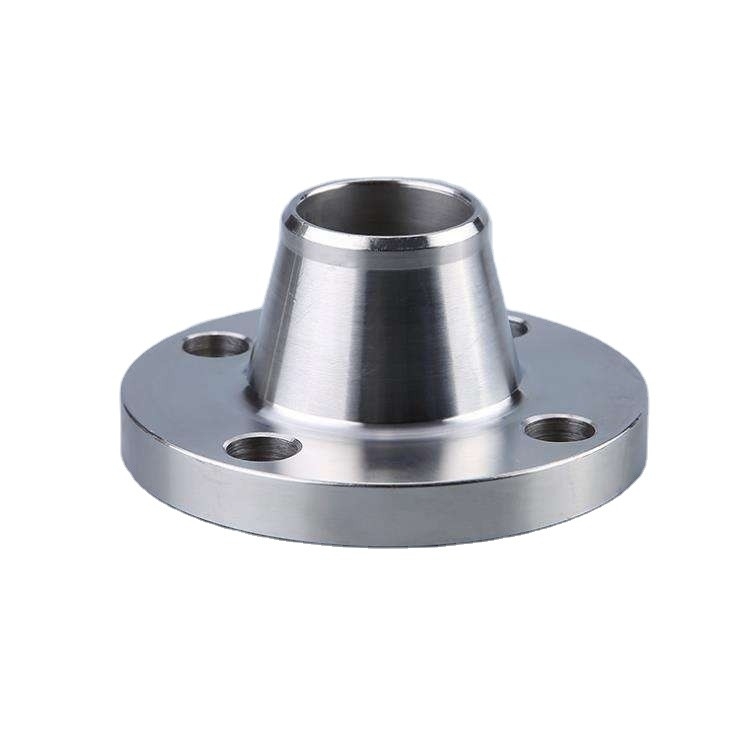

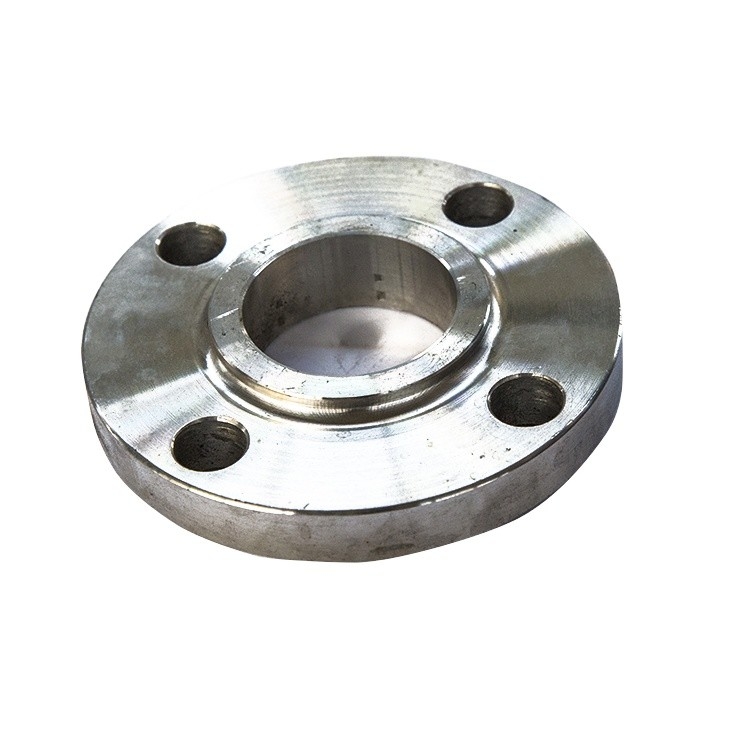

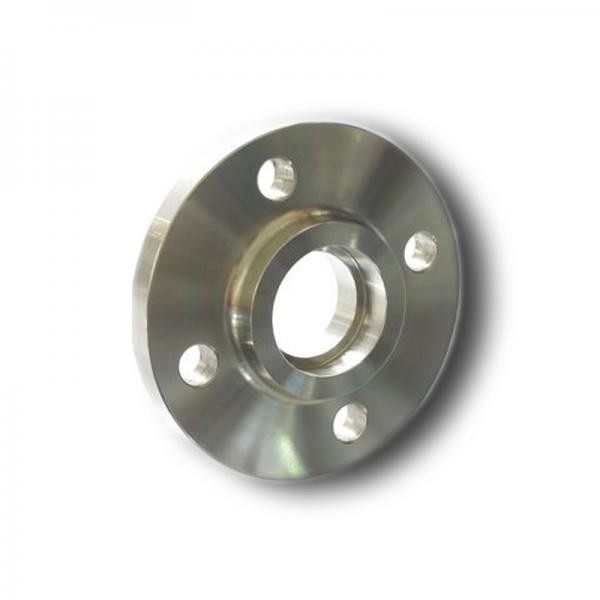

Pn64 10 इंच उच्च दबाव पाइप निकला हुआ किनारा निकल मिश्र धातु सामग्री B564 N08820

विशेष विवरण

एएसटीएम बी564 / एएसएमई एसबी564

आकार

1/2″एनबी से 60″एनबी

मानकों

ANSI/ASME B16.5, B 16.47 सीरीज A & B, B16.48, BS4504, BS 10, EN-1092, DIN, आदि।

वर्ग / दबाव

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 आदि।

मानक

ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, आदि।

मानक

प्रकार

कक्षा

आकार

एएसएमई बी16.5

WN/LWN/SO/ब्लाइंड/लैप जॉइंट

150#-2500#

1/2"-24"

(ब्लाइंड निकला हुआ किनारा 2500lb 1/2"-12" को छोड़कर)

दप निकला हुआ किनारा

150#-1500#

1/2"-3"

(1500# 1/2"-2 1/2" को छोड़कर)

लड़ी पिरोया हुआ

150#-900#

1/2"-24"

1500# 2500#

1/2"-2 1/2"

एएसएमई बी16.47 सीरीज ए

डब्ल्यूएन / अंधा निकला हुआ किनारा

150#-900#

22"-48"

(900# आकार को छोड़कर:26"-48")

एएसएमई बी16.47 सीरीज बी

डब्ल्यूएन / अंधा निकला हुआ किनारा

75#-300#

26"-48"

400# 600# 900#

26"-36"

डीआईएन2527

अंधा निकला हुआ किनारा

PN6-PN100

डीएन10-डीएन1000

दीन2543

एसओ निकला हुआ किनारा

पीएन16

डीएन10-डीएन1000

दीन2544

एसओ निकला हुआ किनारा

PN25

डीएन10-डीएन1000

दीन2545

एसओ निकला हुआ किनारा

पीएन40

डीएन10-डीएन500

दीन2565

गर्दन के साथ पिरोया निकला हुआ किनारा

पीएन6

डीएन6-डीएन200

दीन2566

गर्दन के साथ पिरोया निकला हुआ किनारा

पीएन16

डीएन6-डीएन150

दीन2567

गर्दन के साथ पिरोया निकला हुआ किनारा

PN25 PN40

डीएन6-डीएन150

डीआईएन2568

गर्दन के साथ पिरोया निकला हुआ किनारा

पीएन64

डीएन10-डीएन150

दीन2569

गर्दन के साथ पिरोया निकला हुआ किनारा

PN100

डीएन10-डीएन150

EN1092-1: 2002

वेल्डिंग के लिए प्लेट निकला हुआ किनारा/

वेल्ड-ऑन प्लेट कॉलर के साथ या लैप्ड पाइप के लिए ढीली प्लेट निकला हुआ किनारा;

अंत/अंधा निकला हुआ किनारा/WN निकला हुआ किनारा

PN2.5-PN100

डीएन10-डीएन4000

जेआईएस बी2220

वेल्डिंग निकला हुआ किनारा,

गोद संयुक्त निकला हुआ किनारा,

पिरोया निकला हुआ किनारा

PN6-PN100

डीएन10-डीएन1500

बीएस4504 बीएस10 टेबलडी/ई

वेल्डिंग के लिए प्लेट निकला हुआ किनारा/

WN निकला हुआ किनारा / खाली निकला हुआ किनारा

PN6-PN100

डीएन10-डीएन1500

अन्य उत्पाद

एंकर / कुंडा / परिधि / एल

एपी संयुक्त/घटाने/छिद्र

तमाशा अंधा/चप्पू अंधा/

स्पेसर रिंग/छिद्र प्लेट/ब्लीड रिंग

विशेष उत्पाद: अंगूठियां/

फोर्जिंग/डिस्क/शाफ्ट आस्तीन

सील सतह

आरएफ एफएफ आरटीजे टीएफ जीएफ एलएफ एलएम

निकला हुआ किनारा चेहरा खत्म

स्टॉक खत्म / सर्पिल दाँतेदार /

गाढ़ा दाँतेदार/चिकनी खत्म

(रा 3.2 और 6.3 माइक्रोमीटर)

125-250 AARH (इसे स्मूथ फिनिश कहा जाता है)

250-500 AARH (इसे स्टॉक फिनिश कहा जाता है)

परत

गायब हो जाना, पीला रंग, जंग रोधी तेल, गैल्वनाइजिंग आदि

सामग्री ग्रेड

निकल मिश्र धातु इस्पात

एएसटीएम/एएसएमई बी/एसबी564 यूएनएस एन02200 (निकेल 200),

UNS N04400 (मोनेल 400),

UNS N08825 (INCOLOY 825), UNS N06600 (INCONEL 600),

UNS N06601 (INCONEL 601), UNS N06625 (INCONEL 625),

UNS N10276 (हास्टेलोय C276),

एएसटीएम/एएसएमई बी/एसबी160 यूएनएस एन02201 (निकेल 201),

एएसटीएम बी/एसबी472 यूएनएस एन08020 (मिश्र धातु 20)

तांबे की मिश्र धातु

एएसटीएम/एएसएमई बी/एसबी151 यूएनएस सी70600(क्यूएनआई 90/10),

C71500 (CuNi 70/30)

स्टेनलेस स्टील

एएसटीएम / एएसएमई ए / एसए 182 एफ 304,304 एल, 304 एच, 30 9 एच, 310 एच,

316,316 एच, 316 एल, 316 एलएन,

317,317 एल, 321,321 एच, 347,347 एच

डुप्लेक्स और सुपर डुप्लेक्स स्टील

एएसटीएम/एएसएमई ए/एसए182

F44,F45,F51,F53,F55,F60,F61

कार्बन स्टील

एएसटीएम / एएसएमई ए / एसए 105 (एन)

कम अस्थायी कार्बन स्टील

एएसटीएम/एएसएमई ए/एसए350 एलएफ2

उच्च उपज कार्बन स्टील

एएसटीएम / एएसएमई ए / एसए 694 एफ 52, एफ 56 एफ 60, एफ 65, एफ 70

अलॉय स्टील

एएसटीएम/एएसएमई ए/एसए182 जीआर एफ5,

F9, F11, F12, F22, F91

टाइटेनियम

एएसटीएम/एएसएमई बी/एसबी381 ग्रेड 2, ग्रेड 5, ग्रेड 7

श्रेणी

सी

एम.एन.

सी

एस

सीओ

नी

करोड़

फ़े

एमओ

पी

सी276

0.010मैक्स

1.00मैक्स

0.08मैक्स

0.03मैक्स

2.50मैक्स

50.99मिनट

14.50–16.50

4.00-7.00

15.00–17.00

0.04 अधिकतम

तत्व

घनत्व

गलनांक

तन्यता ताकत

यील्ड स्ट्रेंथ (0.2% ऑफसेट)

बढ़ाव

हास्टेलॉय C276

8.89 ग्राम/सेमी3

1370 डिग्री सेल्सियस (2500 डिग्री फारेनहाइट)

साई - 1,15,000, एमपीए - 790

साई - 52,000, एमपीए - 355

40%

मानक

वर्कस्टॉफ एनआर।

यूएनएस

जिस

गोस्ट

एन

या

हास्टेलॉय C276

2.4819

एन10276

एनडब्ल्यू 0276

65МВУ

NiMo16Cr15W

760
